Система смазки двигателя — Квадроцикл РМ 800 UTV
Модуль: 122378 — Система смазки двигателя
Используется: Квадроцикл РМ 800 UTV

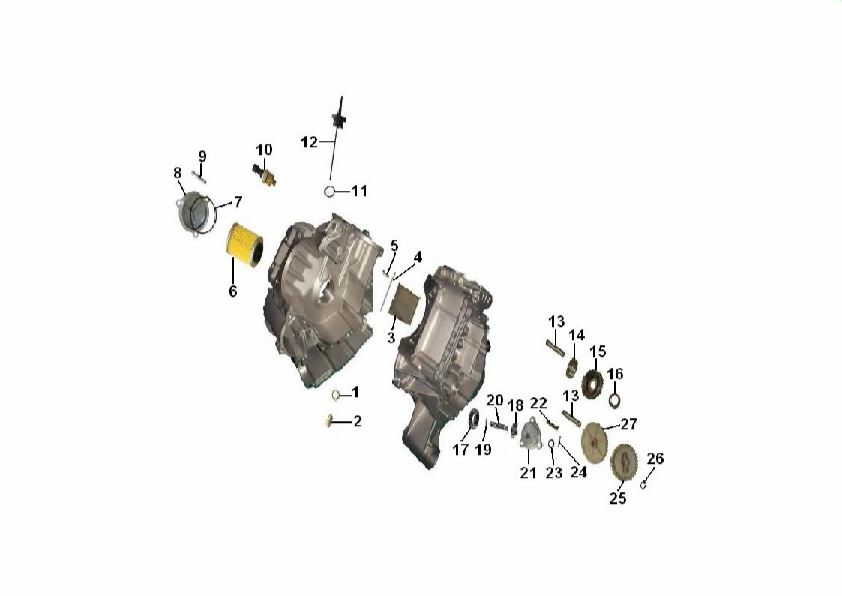

Схема модуля Система смазки двигателя (Квадроцикл РМ 800 UTV)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120437 | 21040104701 | Шайба медная 18х12,4х2 | ||
| 2 | 120438 | 21040104801 | Пробка резьбовая M12х1.5 | ||
| 3 | 120439 | 21040111401 | Сетка маслозаборника | ||
| 4 | 122379 | 21040111501 | Крышка сетки | ||
| 5 | 122380 | 01224050161 | Болт М5х16 | ||
| 6 | 120440 | 21040111601 | Фильтр масляный | ||
| 7 | 120441 | 21040111701 | Кольцо уплотнительное | ||
| 8 | 120442 | 21040111801 | Крышка масляного фильтра | ||
| 9 | 122381 | 01224060181 | Болт М6х18 | ||
| 10 | 120443 | 21040111901 | Датчик давления масла | ||
| 11 | 120444 | 21040112001 | Кольцо уплотнительное | ||
| 12 | 120445 | 21040112101 | Щуп масляный | ||
| 13 | 120446 | 21040516601 | Штифт | ||
| 14 | 120447 | 09460006200 | Подшипник 6200-2R | ||
| 15 | 120448 | 21040112301 | Шестерня холостого хода | ||
| 16 | 120449 | 21040112401 | Кольцо уплотнительное 26.3х18х11 | ||
| 17 | 120450 | 21040112501 | Ротор масляного насоса внешний | ||
| 18 | 120451 | 21040112601 | Ротор масляного насоса внутренний | ||
| 19 | 120452 | 21040112701 | Штифт 4х16 | ||
| 20 | 120453 | 21040112801 | Вал масляного насоса | ||
| 21 | 120454 | 21040112901 | Крышка масляного насоса | ||
| 22 | 122382 | 03424050161 | Винт М5х16 | ||
| 23 | 120458 | 21040113001 | Шайба упорная 17x10.2X1 | ||
| 24 | 122383 | 21040113101 | Штифт 4х30 | ||
| 25 | 120455 | 21040113201 | Шестерня масляного насоса 33 зуба | ||
| 26 | 120462 | 07021101004 | Кольцо стопорное 10 | ||
| 27 | 120456 | 21040113401 | Шестерня холостого хода 38 зубьев |
