Лебедка и прицеп — Квадроцикл РМ 800 UTV
Модуль: 122169 — Лебедка и прицеп
Используется: Квадроцикл РМ 800 UTV

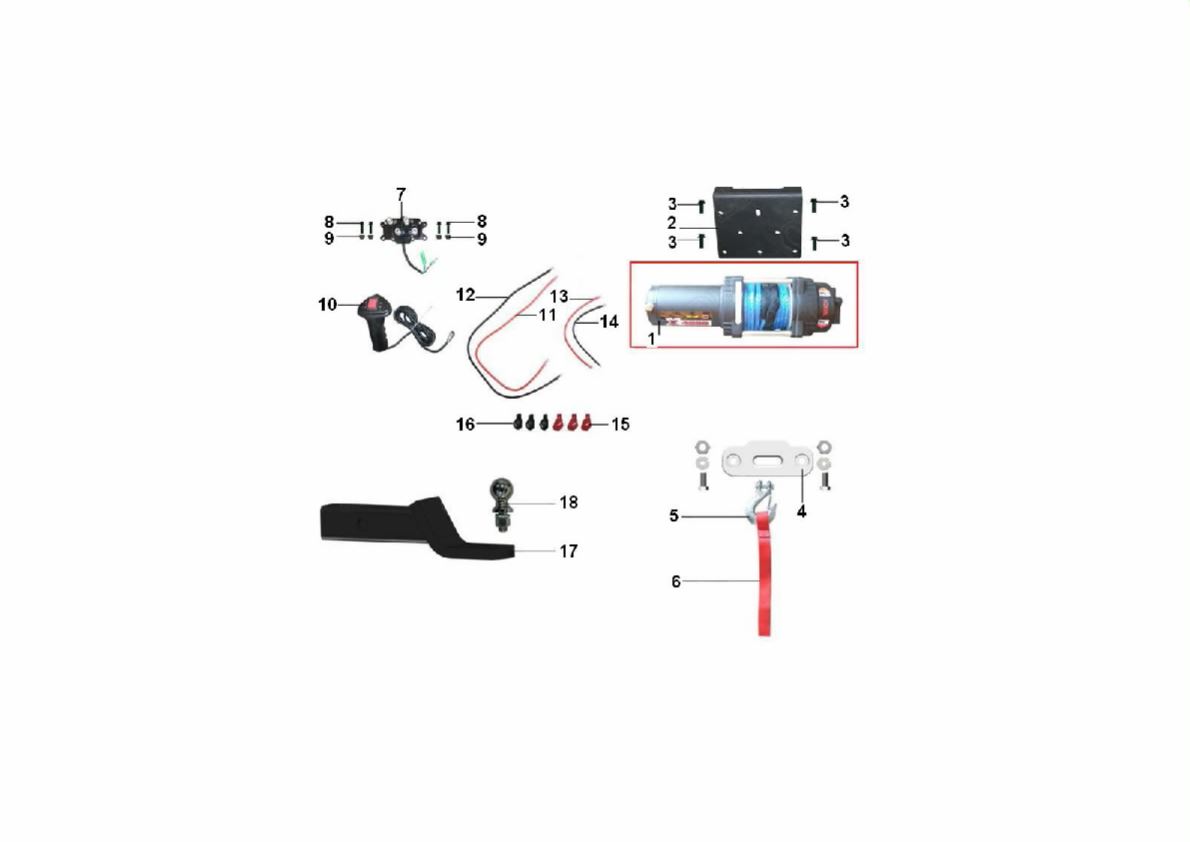

Схема модуля Лебедка и прицеп (Квадроцикл РМ 800 UTV)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 122170 | 13214170010 | Лебедка (4000 фунтов) | ||
| 2 | 122171 | 13214170020 | Кронштейн лебедки | ||
| 3 | 119751 | 01214080205 | Болт фланцевый М8х20 | ||
| 4 | 122172 | 13214170030 | Направляющая | ||
| 5 | 122173 | 13214170040 | Крюк | ||
| 6 | 122174 | 13214170050 | Оттяжка | ||
| 7 | 122175 | 13214170070 | Реле | ||
| 8 | 119806 | 01224060255 | Болт фланцевый М6х25 | ||
| 9 | 119782 | 04612060022 | Гайка фланцевая самоконтрящаяся М6 | ||
| 10 | 122176 | 13214170080 | Ручка управления | ||
| 11 | 122177 | 13214170090 | Провод подключения анода (лебедка и реле) | ||
| 12 | 122178 | 13214170100 | Провод подключения катода (лебедка и реле) | ||
| 13 | 122179 | 13214170110 | Провод подключения анода (реле и аккумуляторная батарея) | ||
| 14 | 122180 | 13214170120 | Провод подключения катода (реле и аккумуляторная батарея) | ||
| 15 | 122181 | 10914150130 | Колпачок водонепроницаемый (красный) | ||
| 16 | 122182 | 10914150030 | Колпачок водонепроницаемый (черный) | ||
| 17 | 120026 | 10908420080 | Кронштейн фаркопа | ||
| 18 | 120025 | 10908420010 | Шаровая фаркопа |
