Система охлаждения — Квадроцикл РМ 800 UTV
Модуль: 122166 — Система охлаждения
Используется: Квадроцикл РМ 800 UTV

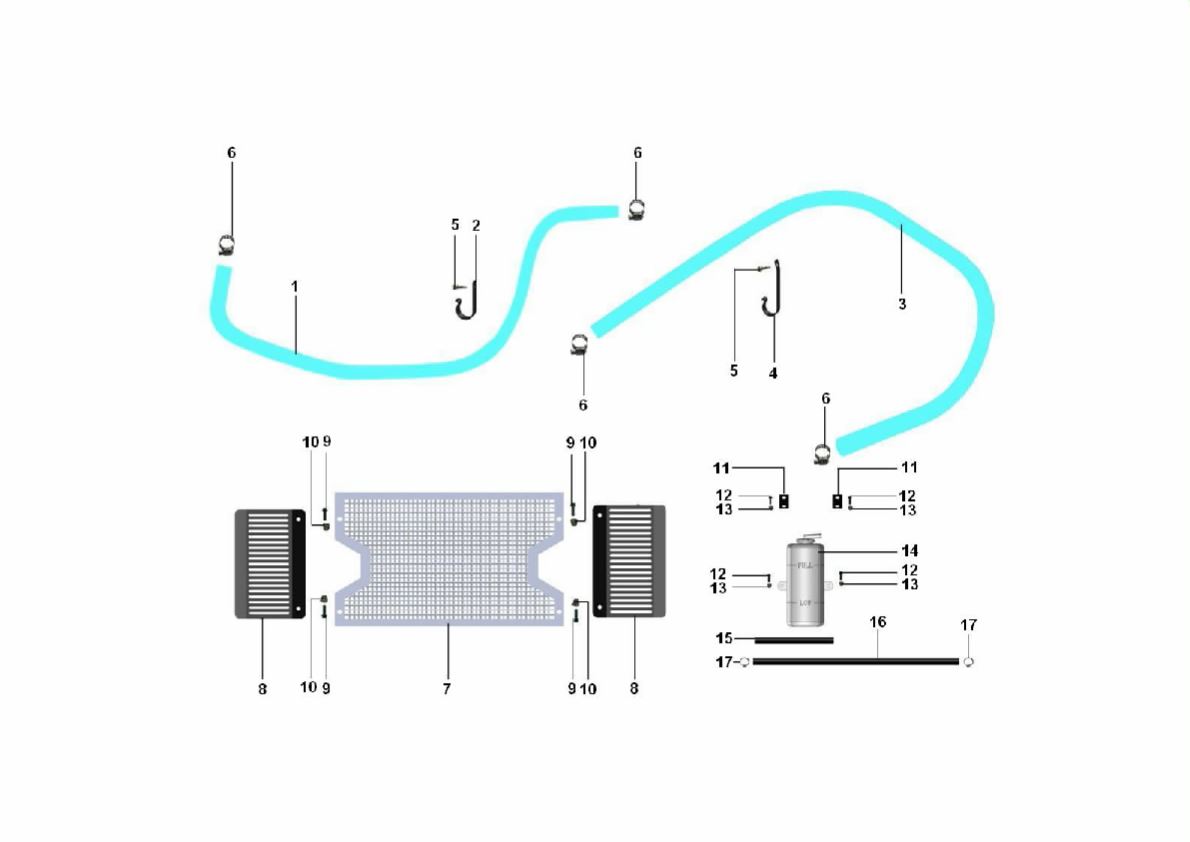

Схема модуля Система охлаждения (Квадроцикл РМ 800 UTV)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120177 | 10912050011 | Трубопровод верхний | ||
| 2 | 120178 | 10912050030 | Кронштейн | ||
| 3 | 120174 | 10912050021 | Трубопровод нижний | ||
| 4 | 120176 | 10912050040 | Кронштейн | ||
| 5 | 119784 | 03654050202 | Саморез М5х20 | ||
| 6 | 120175 | 10912070000 | Хомут 20-32 | ||
| 7 | 120184 | 13212020030 | Защита радиатора | ||
| 8 | 120185 | 10912020000 | Защита радиатора | ||
| 9 | 119751 | 01214080205 | Болт фланцевый М8х20 | ||
| 10 | 120018 | 04612080025 | Гайка фланцевая самоконтрящаяся М8 | ||
| 11 | 120101 | 10912030000 | Кронштейн | ||
| 12 | 119708 | 01224060165 | Болт фланцевый М6х16 | ||
| 13 | 119689 | 04612060025 | Гайка фланцевая самоконтрящаяся М6 | ||
| 14 | 120182 | 10912040001 | Бачок расширительный | ||
| 15 | 120183 | 10904040370 | Трубопровод 6,5х12 L=180мм | ||
| 16 | 120181 | 10904040020 | Трубопровод 6,5х12 L=200мм | ||
| 17 | 120063 | 10904010060 | Хомут 10-16 |
