Каркас защитный — Квадроцикл РМ 800 UTV
Модуль: 122132 — Каркас защитный
Используется: Квадроцикл РМ 800 UTV

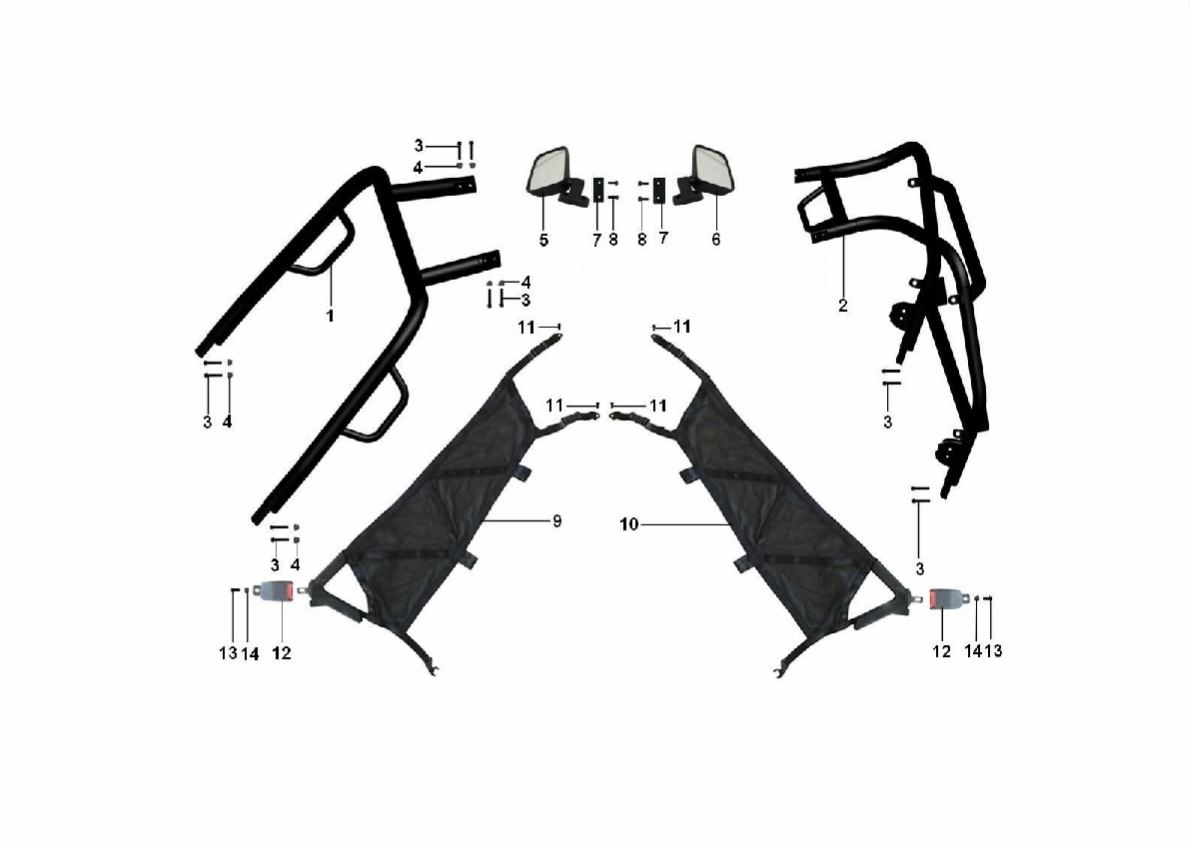

Схема модуля Каркас защитный (Квадроцикл РМ 800 UTV)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120012 | 13208050000 | Дуга передняя | ||
| 2 | 120010 | 13208060000 | Дуга задняя | ||
| 3 | 120197 | 01255100555 | Болт фланцевыйM10x1,25x55 | ||
| 4 | 119994 | 04624100025 | Гайка фланцевая самоконтрящаяся M10x1.25 | ||
| 5 | 120238 | 10905140000 | Зеркало левое | ||
| 6 | 120239 | 10905150000 | Зеркало правое | ||
| 7 | 120240 | 10905140010 | Кронштейн зеркала | ||
| 8 | 120241 | 03344060355 | Болт М6х35 | ||
| 9 | 119975 | 13214080030 | Сетка защитная левая | ||
| 10 | 119972 | 13214080040 | Сетка защитная правая | ||
| 11 | 119831 | 03114060165 | Болт М6х16 | ||
| 12 | 120035 | 13214080050 | Замок сетки защитной | ||
| 13 | 120036 | 01214080165 | Болт фланцевый M8x16 | ||
| 14 | 120018 | 04612080025 | Гайка фланцевая самоконтрящаяся М8 |
