Рама и детали — Квадроцикл РМ 800 UTV
Модуль: 122129 — Рама и детали
Используется: Квадроцикл РМ 800 UTV

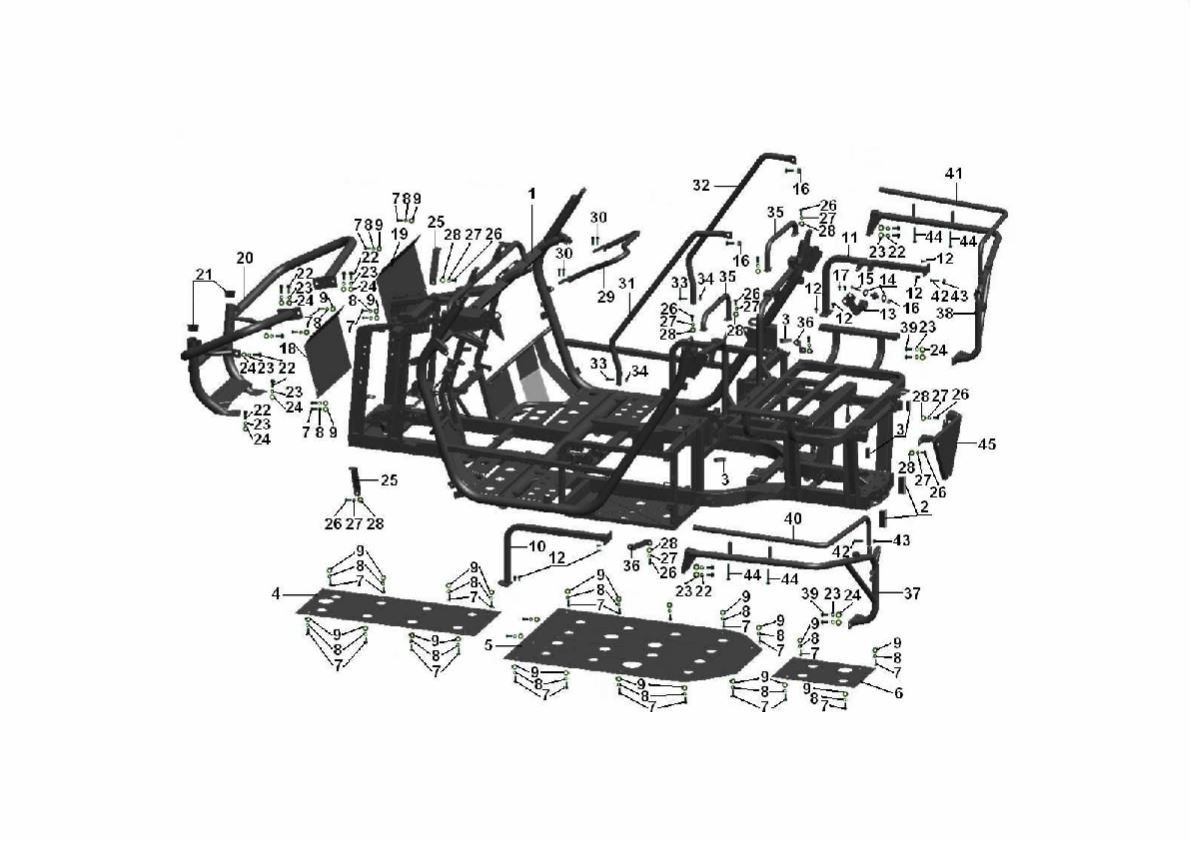

Схема модуля Рама и детали (Квадроцикл РМ 800 UTV)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 119977 | 13208010000 | Рама | ||
| 2 | 120029 | 10908010040 | Заглушка | ||
| 3 | 120030 | 10908010050 | Заглушка | ||
| 4 | 119980 | 13208010060 | Защита передняя | ||
| 5 | 119979 | 13208010080 | Защита средняя | ||
| 6 | 119978 | 13208010070 | Защита задняя | ||
| 7 | 119708 | 01224060165 | Болт фланцевый М6х16 | ||
| 8 | 119709 | 06619061005 | Шайба гровера 6 | ||
| 9 | 119710 | 06119061805 | Шайба 6,5х18х1 | ||
| 10 | 119983 | 13208240000 | Кронштейн левый | ||
| 11 | 119981 | 13208230000 | Кронштейн правый | ||
| 12 | 119982 | 01214080145 | Болт фланцевый М8х14 | ||
| 13 | 120056 | 13208260000 | Кронштейн двигателя | ||
| 14 | 119970 | 10902070000 | Подушка двигателя | ||
| 15 | 120059 | 01255100655 | Болт фланцевый М10х1,25х65 | ||
| 16 | 119994 | 04624100025 | Гайка фланцевая самоконтрящаяся M10x1.25 | ||
| 17 | 122130 | 01225100165 | Болт M10x16x1,5 | ||
| 18 | 120000 | 13208730010 | Защита левая | ||
| 19 | 119999 | 13208730020 | Защита правая | ||
| 20 | 119988 | 13208110000 | Бампер передний | ||
| 21 | 119989 | 10908110010 | Заглушка бампера | ||
| 22 | 119736 | 01265100255 | Болт фланцевый M10х1,25x25 | ||
| 23 | 119986 | 06619101605 | Шайба гровера 10 | ||
| 24 | 119987 | 06119102005 | Шайба 10 | ||
| 25 | 120003 | 13208720000 | Кронштейн боковин | ||
| 26 | 119751 | 01214080205 | Болт фланцевый М8х20 | ||
| 27 | 119681 | 06619081405 | Шайба гровера 8 | ||
| 28 | 119682 | 06119092005 | Шайба 8,5х20х2 | ||
| 29 | 120001 | 13208100000 | Ручка пассажира | ||
| 30 | 120002 | 01214080305 | Болт М8х30 | ||
| 31 | 120014 | 13208070000 | Труба защитная левая | ||
| 32 | 120019 | 13208080000 | Труба защитная правая | ||
| 33 | 122131 | 01214080405 | Болт M8x40 | ||
| 34 | 120018 | 04612080025 | Гайка фланцевая самоконтрящаяся М8 | ||
| 35 | 120006 | 13208670000 | Рукоятка платформы | ||
| 36 | 119984 | 13208740000 | Скоба | ||
| 37 | 120005 | 13208690010 | Дуга задняя левая | ||
| 38 | 120004 | 13208690020 | Дуга задняя правая | ||
| 39 | 119748 | 01265100205 | Болт фланцевый M10x20 | ||
| 40 | 120007 | 13208680010 | Дуга средняя левая | ||
| 41 | 120009 | 13208680020 | Дуга средняя правая | ||
| 42 | 119728 | 01214060355 | Болт фланцевый М6х35 | ||
| 43 | 119689 | 04612060025 | Гайка фланцевая самоконтрящаяся М6 | ||
| 44 | 120008 | 01214060955 | Болт М6х95 | ||
| 45 | 119996 | 13209140010 | Кронштейн номерного знака |
