Система рулевого управления — Квадроцикл РМ 800 UTV
Модуль: 122093 — Система рулевого управления
Используется: Квадроцикл РМ 800 UTV

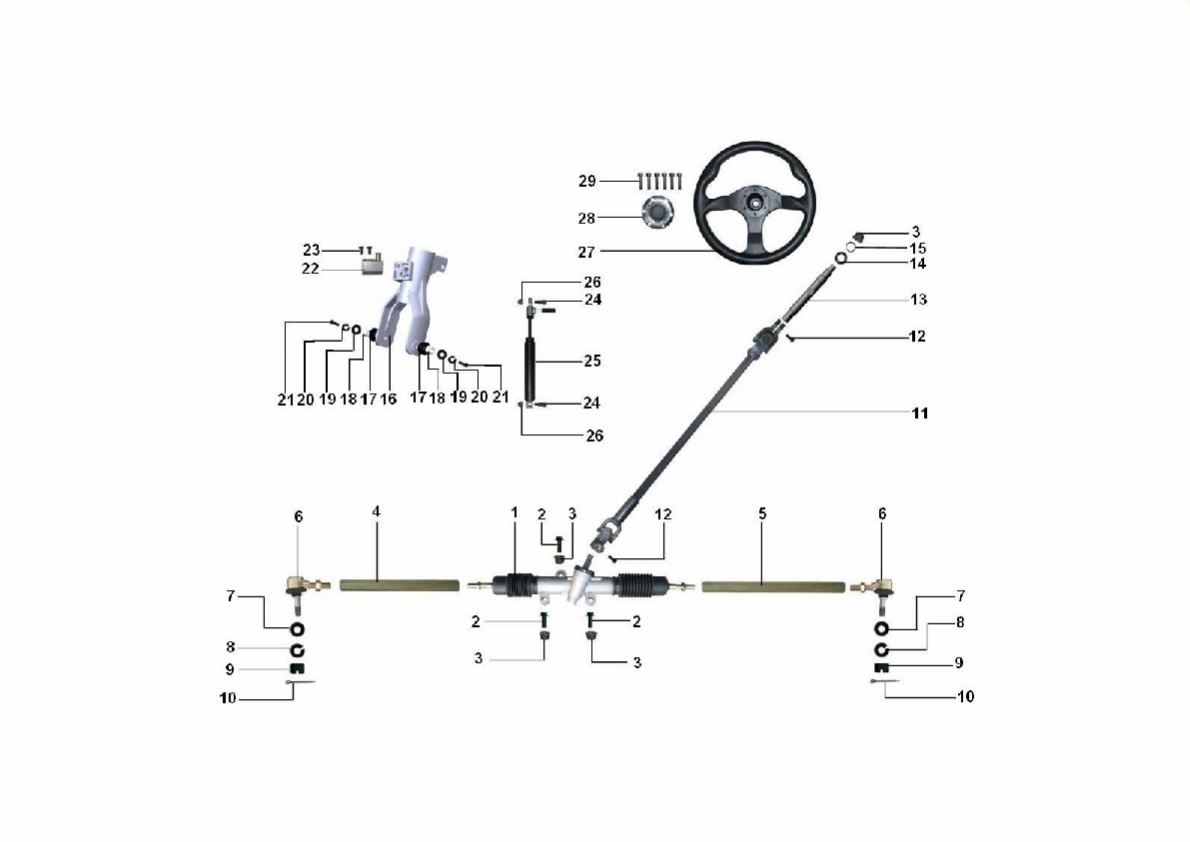

Схема модуля Система рулевого управления (Квадроцикл РМ 800 UTV)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 119674 | 10905100000 | Рейка рулевая | ||
| 2 | 119675 | 01265120355 | Болт фланцевый М12х35 | ||
| 3 | 119673 | 04624120025 | Гайка фланцевая самоконтрящаяся М12х1,25 | ||
| 4 | 119690 | 10905100070 | Тяга рулевая L=225мм | ||
| 5 | 119691 | 10905100090 | Тяга рулевая L=255мм | ||
| 6 | 119692 | 10905100080 | Наконечник рулевой тяги | ||
| 7 | 119693 | 06119122505 | Шайба 12х25х1.5 | ||
| 8 | 119694 | 06619121905 | Шайба гровера 12 | ||
| 9 | 120188 | 04725120025 | Гайка корончатая М12х1,25 | ||
| 10 | 119696 | 05011320255 | Шплинт 3,2х25 | ||
| 11 | 119686 | 13205070000 | Вал карданный | ||
| 12 | 122094 | 01114080205 | Болт фланцевый М8х20 | ||
| 13 | 119683 | 13205090040 | Колонка рулевая | ||
| 14 | 119684 | 09560061804 | Подшипник 6804RS | ||
| 15 | 119685 | 07031200004 | Кольцо стопорное 20 | ||
| 16 | 119677 | 13205050000 | Кронштейн регулировки руля | ||
| 17 | 119678 | 13205050060 | Втулка | ||
| 18 | 119679 | 13205050070 | Втулка | ||
| 19 | 119682 | 06119092005 | Шайба 8,5х20х2 | ||
| 20 | 119681 | 06619081405 | Шайба гровера 8 | ||
| 21 | 119680 | 01214080255 | Болт фланцевый М8х25 | ||
| 22 | 119688 | 01824060125 | Болт М6х16 | ||
| 23 | 119757 | 13209040000 | Комплект замков | ||
| 24 | 119760 | 03124060125 | Винт фланцевый М6х12 | ||
| 25 | 119687 | 13208400000 | Амортизатор рулевой колонки | ||
| 26 | 120018 | 04612080025 | Гайка фланцевая самоконтрящаяся М8 | ||
| 27 | 119666 | 13205080020 | Руль | ||
| 28 | 119669 | 13205090020 | Накладка декоративная | ||
| 29 | 119671 | 03324060201 | Болт М6х20 |
