Система топливная — Квадроцикл РМ 800 UTV
Модуль: 122086 — Система топливная
Используется: Квадроцикл РМ 800 UTV

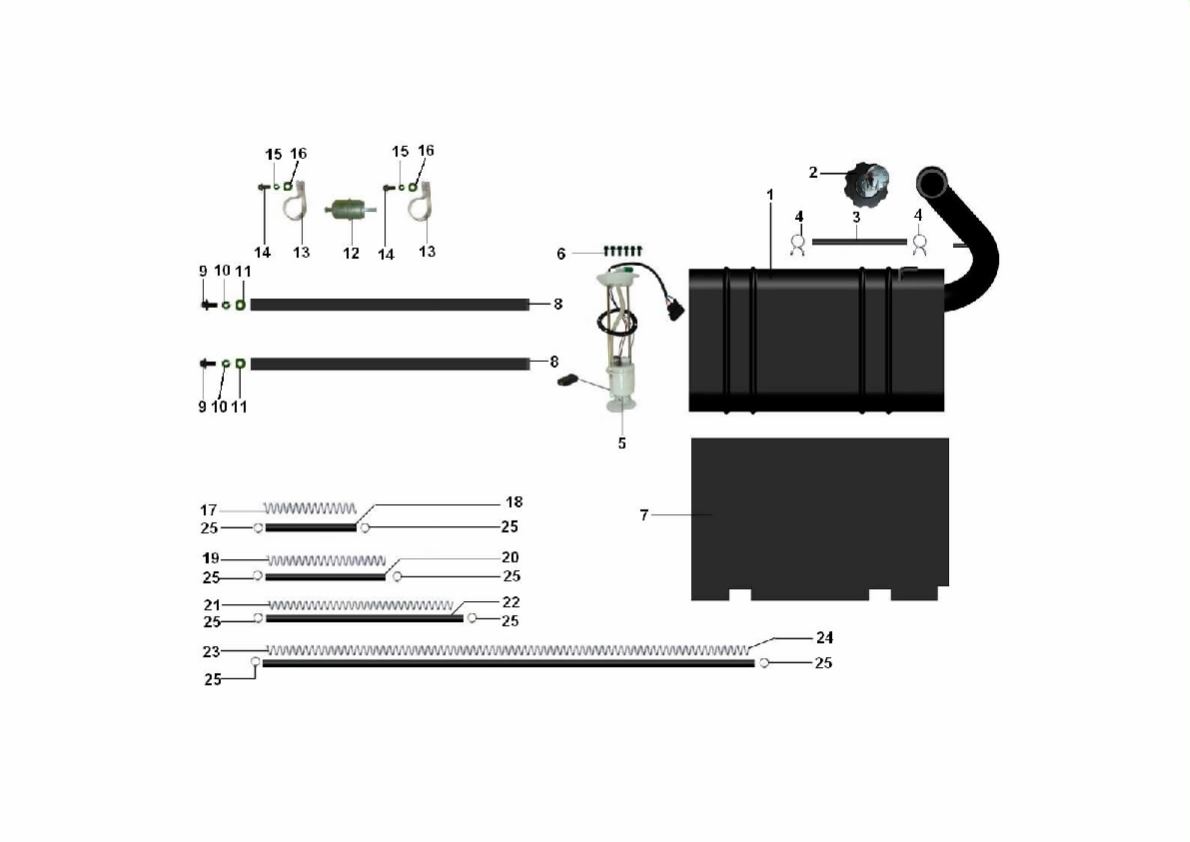

Схема модуля Система топливная (Квадроцикл РМ 800 UTV)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 119697 | 13204010000 | Бак топливный | ||
| 2 | 119758 | 13204020000 | Крышка бака топливного в сборе | ||
| 3 | 122087 | 10804040120 | Топливопровод 4,5х8 L=120 | ||
| 4 | 122088 | 10404070020 | Хомут 11-13,5 | ||
| 5 | 119698 | 10904080000 | Насос топливный | ||
| 6 | 119699 | 01224050125 | Болт фланцевый М5х12 | ||
| 7 | 119703 | 13204020020 | Прокладка | ||
| 8 | 119702 | 13204010130 | Стяжка | ||
| 9 | 119680 | 01214080255 | Болт фланцевый М8х25 | ||
| 10 | 119681 | 06619081405 | Шайба гровера 8 | ||
| 11 | 119682 | 06119092005 | Шайба 8,5х20х2 | ||
| 12 | 119706 | 13204060000 | Фильтр топливный | ||
| 13 | 119707 | 13204060010 | Хомут | ||
| 14 | 119708 | 01224060165 | Болт фланцевый М6х16 | ||
| 15 | 119709 | 06619061005 | Шайба гровера 6 | ||
| 16 | 119710 | 06119061805 | Шайба 6,5х18х1 | ||
| 17 | 119724 | 13204040340 | Защита трубопровода 17 L=120мм | ||
| 18 | 119723 | 10904040180 | Топливопровод 7.5x14.5 L=120мм | ||
| 19 | 119722 | 13204040350 | Защита трубопровода 17 L=350мм | ||
| 20 | 119721 | 10904040190 | Топливопровод 7.5x14.5 L=350мм | ||
| 21 | 119719 | 13204040540 | Защита трубопровода 17 L=300мм | ||
| 22 | 119718 | 10904040100 | Топливопровод 7.5x14.5 L=300мм | ||
| 23 | 119705 | 10904040080 | Защита трубопровода 17 L=650мм | ||
| 24 | 119704 | 10904040200 | Топливопровод 7.5x14.5 L=650мм | ||
| 25 | 120063 | 10904010060 | Хомут 10-16 |
