Воздуховоды вариатора — Квадроцикл РМ 800 UTV
Модуль: 122079 — Воздуховоды вариатора
Используется: Квадроцикл РМ 800 UTV

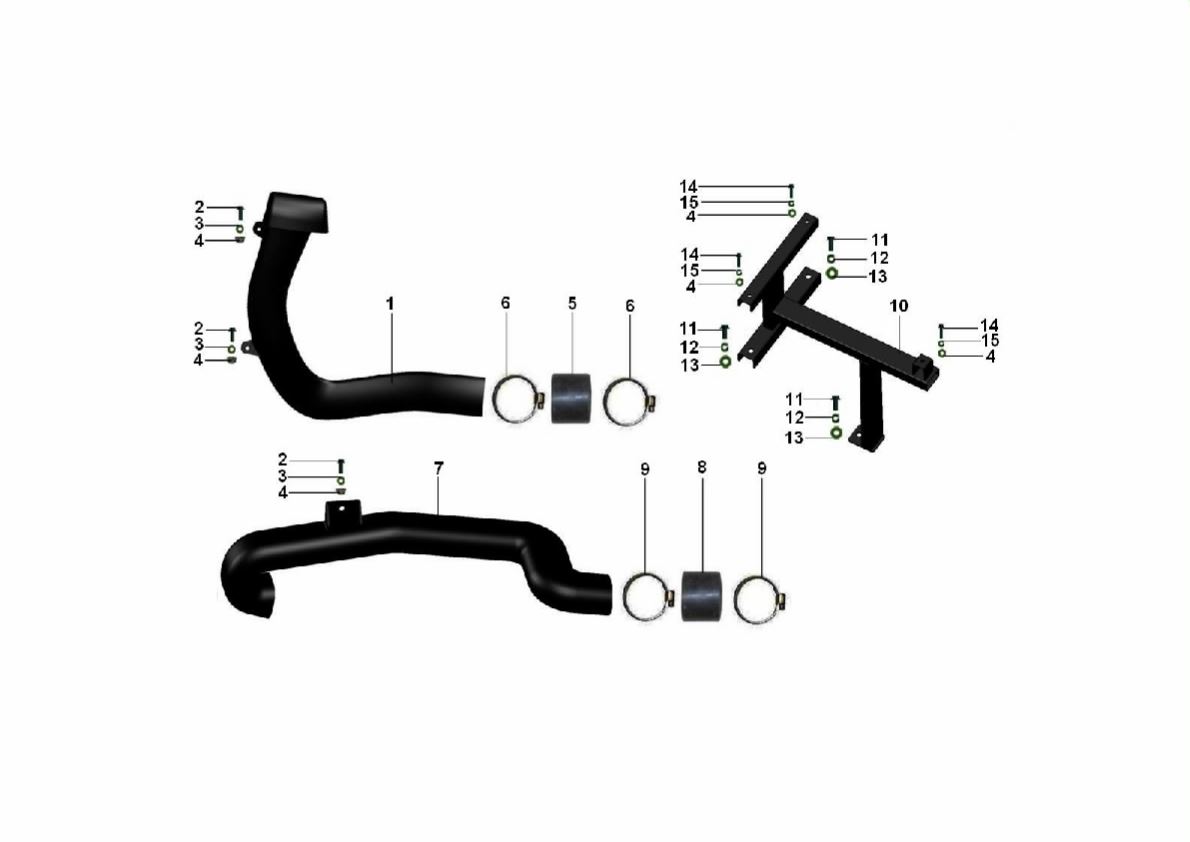

Схема модуля Воздуховоды вариатора (Квадроцикл РМ 800 UTV)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 122080 | 13207030000 | Воздуховод передний | ||
| 2 | 119708 | 01224060165 | Болт фланцевый М6х16 | ||
| 3 | 119710 | 06119061805 | Шайба 6,5х18х1 | ||
| 4 | 119689 | 04612060025 | Гайка фланцевая самоконтрящаяся М6 | ||
| 5 | 122081 | 10907030010 | Патрубок 68 | ||
| 6 | 122082 | 10907030020 | Хомут 64-76 | ||
| 7 | 122083 | 13207040000 | Воздуховод задний | ||
| 8 | 122084 | 10907040010 | Патрубок 64 | ||
| 9 | 122085 | 10907040020 | Хомут 51-70 | ||
| 10 | 120099 | 13207020020 | Кронштейн фильтра воздушного | ||
| 11 | 119751 | 01214080205 | Болт фланцевый М8х20 | ||
| 12 | 119681 | 06619081405 | Шайба гровера 8 | ||
| 13 | 119682 | 06119092005 | Шайба 8,5х20х2 | ||
| 14 | 119778 | 01224060205 | Болт фланцевый М6х20 | ||
| 15 | 119709 | 06619061005 | Шайба гровера 6 |
