Система заднего привода — Квадроцикл РМ 800 UTV
Модуль: 122077 — Система заднего привода
Используется: Квадроцикл РМ 800 UTV

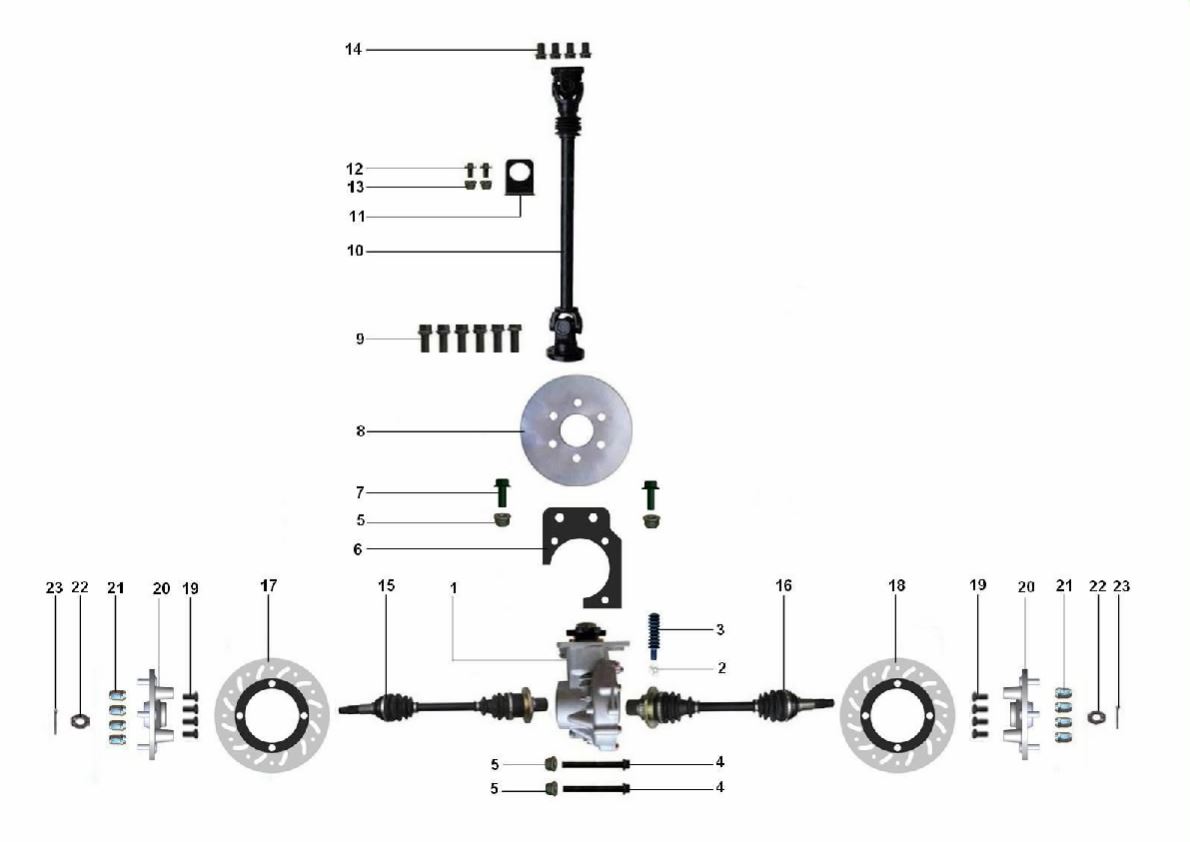

Схема модуля Система заднего привода (Квадроцикл РМ 800 UTV)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120077 | 10903120000 | Редуктор задний | ||
| 2 | 122075 | 10404070010 | Хомут | ||
| 3 | 120065 | 10403100090 | Сапун | ||
| 4 | 120078 | 01254101155 | Болт фланцевый М10х1,25х115 | ||
| 5 | 119994 | 04624100025 | Гайка фланцевая самоконтрящаяся M10x1.25 | ||
| 6 | 120079 | 13208250000 | Кронштейн | ||
| 7 | 119736 | 01265100255 | Болт фланцевый M10х1,25x25 | ||
| 8 | 120075 | 10906010030 | Диск стояночного тормоза | ||
| 9 | 120074 | 01566100305 | Болт фланцевый М10х1,25х30 | ||
| 10 | 120072 | 10903130000 | Вал карданный задний | ||
| 11 | 120076 | 10903130010 | Кронштейн | ||
| 12 | 119751 | 01214080205 | Болт фланцевый М8х20 | ||
| 13 | 120018 | 04612080025 | Гайка фланцевая самоконтрящаяся М8 | ||
| 14 | 120073 | 01566100205 | Болт фланцевый М10х1,25х20 | ||
| 15 | 120083 | 13201240000 | ШРУС задний левый | ||
| 16 | 120084 | 13201250000 | ШРУС задний правый | ||
| 17 | 120222 | 13206010340 | Диск тормозной задний левый | ||
| 18 | 120223 | 13206010350 | Диск тормозной задний правый | ||
| 19 | 120200 | 03324080205 | Болт М8х20 | ||
| 20 | 120221 | 13201040000 | Ступица колеса заднего в сборе | ||
| 21 | 120092 | 04312100021 | Гайка М10х1.25 | ||
| 22 | 122076 | 04812220022 | Гайка M22x1,5 | ||
| 23 | 120082 | 05011320405 | Шплинт 3,2х40 |
