Система переднего привода — Квадроцикл РМ 800 UTV
Модуль: 122074 — Система переднего привода
Используется: Квадроцикл РМ 800 UTV

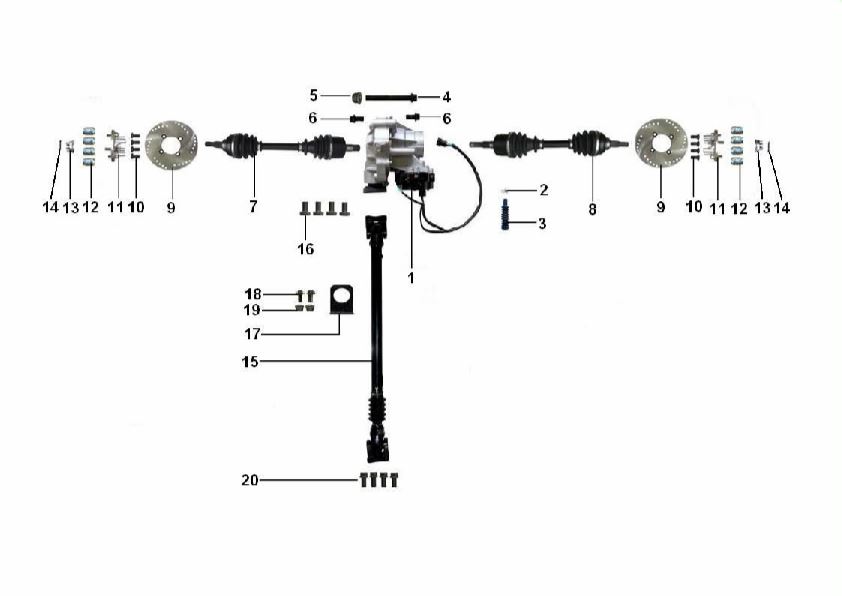

Схема модуля Система переднего привода (Квадроцикл РМ 800 UTV)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120061 | 10903100000 | Дифференциал передний | ||
| 2 | 122075 | 10404070010 | Хомут | ||
| 3 | 120065 | 10403100090 | Сапун | ||
| 4 | 120062 | 01255100955 | Болт фланцевый М10х1,25х95 | ||
| 5 | 119994 | 04624100025 | Гайка фланцевая самоконтрящаяся M10x1.25 | ||
| 6 | 119736 | 01265100255 | Болт фланцевый M10х1,25x25 | ||
| 7 | 120080 | 10901220000 | ШРУС передний левый | ||
| 8 | 120081 | 10901230000 | ШРУС передний правый | ||
| 9 | 120199 | 10706010020 | Диск тормозной передний | ||
| 10 | 120200 | 03324080205 | Болт М8х20 | ||
| 11 | 120198 | 10701030000 | Ступица колеса переднего | ||
| 12 | 120092 | 04312100021 | Гайка М10х1.25 | ||
| 13 | 122076 | 04812220022 | Гайка M22x1,5 | ||
| 14 | 120082 | 05011320405 | Шплинт 3,2х40 | ||
| 15 | 120068 | 10903110000 | Вал карданный передний | ||
| 16 | 120070 | 01144080205 | Болт фланцевый М8х1х20 | ||
| 17 | 120071 | 10903110010 | Кронштейн | ||
| 18 | 119751 | 01214080205 | Болт фланцевый М8х20 | ||
| 19 | 120018 | 04612080025 | Гайка фланцевая самоконтрящаяся М8 | ||
| 20 | 120069 | 01564100205 | Болт фланцевый М10х1,25х20 |
