Электрооборудование — Средство малой механизации РЫБИНКА -04

Модуль: 118652 — Электрооборудование

Используется: Средство малой механизации РЫБИНКА -04

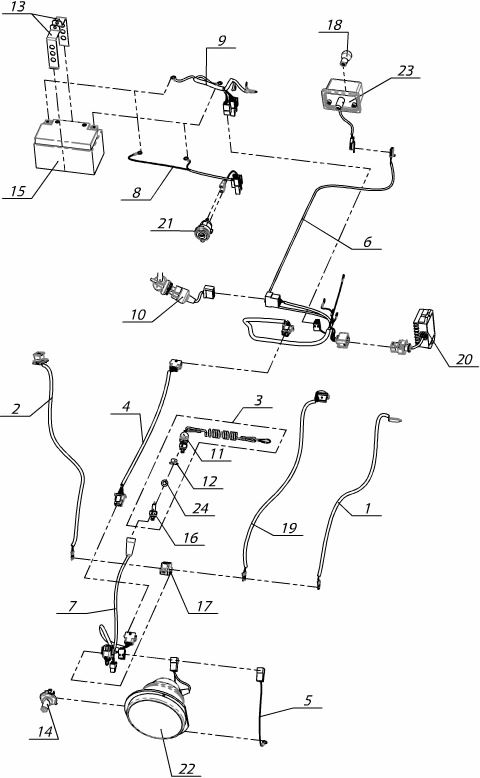

Схема модуля Электрооборудование (Средство малой механизации РЫБИНКА -04)

№	Код	Артикул	Название детали	Год	Примечание
1	82263	C41100840	Включатель стоп-сигнала
2	82264	C41100850	Выключатель двигателя
3	15786	C40900050	Выключатель экстренного останова со шнуром	03.11.1999
4	118805	M11100150	Жгут
5	97186	M11100050	Жгут
6	117354	M11100120	Жгут двигателя
7	120270	M11100180	Жгут капота
8	88337	C41101100	Жгут световой розетки
9	101866	M11100080	Жгут электрозапуска
10	76533	C41100580	Замок зажигания со жгутом	30.06.2009
11	15784	C40900030	Шнур безопасности
12	11844	140900006	Гайка	04.10.1984
13	101611	M10100479	Скоба
14	83203		Лампа АКГ12-60+55-1 (H4) ГОСТ 2023.1-88	23.07.1990
15	100792		Аккумулятор Delta CT 1210.1
16	9688		Выключатель 13.3720 ТУ37.003.987-80	25.04.1979
17	115945		Колодка штыревая девятиконтактная 1-0350782-9 AMP Universal MATE-N-LOCK
18	100487		Лампа А12-21+5-2 ГОСТ 2023.1-88
19	82339		Переключатель света SW-JSC501/F
20	87956		Регулятор напряжения A-R104-1		Прим. с поз. 44
21	86656		Розетка SC-3025		Введена взамен поз. 34 с 02.2010.
23	99539		Фонарь задний D08-T/N3
24	68960		Шайба 8 DIN 125-PA	01.01.2006
