Корпус движителя М10100600 — Средство малой механизации РЫБИНКА -04
Модуль: 117785 — Корпус движителя М10100600
Используется: Средство малой механизации РЫБИНКА -04
Средство малой механизации РЫБИНКА -04
Подробная информация, отзывы, характеристики, фотографии

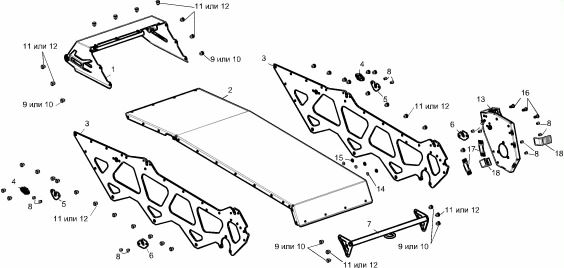

Схема модуля Корпус движителя М10100600 (Средство малой механизации РЫБИНКА -04)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 116720 | M10100570 | Рама передняя | ||
| 2 | 116733 | M10100538 | Кожух | ||
| 3 | 116734 | M10100539 | Боковина | ||
| 4 | 116725 | M10100590 | Кронштейн | ||
| 5 | 117183 | M10100657 | Пластина | ||
| 6 | 117184 | M10100658 | Пластина | ||
| 7 | 116729 | M10100710 | Бампер задний | ||
| 8 | 66350 | Заклепка 4,8х8 DIN 7337-A | с 01.09.2013 примен совместно с 110101405 и др. | ||
| 9 | 107215 | Заклепка структурная HYPERIV 6,5х12 сталь/сталь станд.бортик (SceHPSD64120/250) | Допуск. замена на поз.13 | ||
| 10 | 117348 | Заклепка вытяжная BRALO_G1884006412 (6,4х12,5) | |||
| 11 | 116169 | Заклепка сталь/сталь HYPERIV (HPSD64140) | Допуск. замена на поз.15 | ||
| 12 | 117382 | Заклепка вытяжная BRALO_G1884006414 (6,4х14,5) | |||
| 13 | 116735 | M10100540 | Корпус цепной передачи | ||
| 14 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 15 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 16 | 54941 | Болт М6х16 DIN 933-88Р | 01.01.2006 | ||
| 17 | 106273 | C40103842 | Скоба | ||
| 18 | 108487 | C40103880 | Ремень |
