Управление рулевое М10300570 — Средство малой механизации РЫБИНКА -04
Модуль: 117701 — Управление рулевое М10300570
Используется: Средство малой механизации РЫБИНКА -04
Средство малой механизации РЫБИНКА -04
Подробная информация, отзывы, характеристики, фотографии

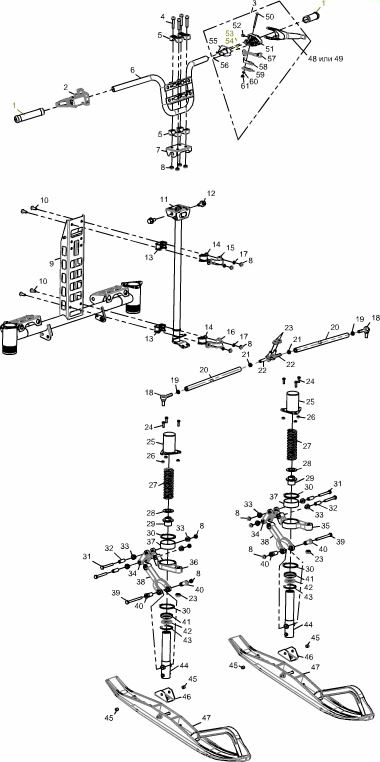

Схема модуля Управление рулевое М10300570 (Средство малой механизации РЫБИНКА -04)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 107101 | 119802050 | Рукоятка V10300001 в упаковке | |||
| 88106 | 119800900 | Рычаги тормоза С40300028 (2 шт) упаковке | |||
| 123824 | 119802950-04 | Болт М6х20 DIN 933-88Р (10 шт.) в упаковке | |||
| 1 | 88522 | V10300001 | Рукоятка | Введена в замен 110300011 с 01.11.12 | |
| 2 | 115878 | Блок переключателей руля правый C41101700 | |||
| 3 | 15948 | C41100050 | Блок руля левый со жгутом | 20.08.2007 | |
| 4 | 71789 | Винт М8х40 DIN 912-88P | 01.01.2006 | ||
| 5 | 13933 | C40300016 | Вкладыш | 21.03.2000 | |
| 6 | 95235 | M10300220 | Труба руля | ||
| 7 | 117304 | M10300143 | Кронштейн | ||
| 8 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 9 | 116559 | M10100740 | Траверса | ||
| 10 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 11 | 116674 | M10300530 | Колонка рулевая | ||
| 12 | 117163 | M10100620 | Болт с шайбой | ||
| 13 | 13934 | C40300015 | Подшипник руля | 06.05.1999 | |
| 14 | 13935 | C40300014 | Подшипник руля | 06.05.1999 | |
| 15 | 13937 | C40300012 | Планка | 03.03.2006 | |
| 16 | 18052 | C40300126 | Планка | 26.10.2004 | |
| 17 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 18 | 81349 | Опора шаровая C40300360 | 08.09.2009 | ||
| 19 | 71751 | Гайка М10 DIN 936-04Р | 01.01.2006 | ||
| 20 | 93220 | M10300007 | Тяга | 08.09.2009 | |
| 21 | 13270 | 270600284 | Гайка М10LН | 27.10.1994 | |
| 22 | 81348 | Опора шаровая C40300060 | 08.09.2009 | ||
| 23 | 71359 | Гайка М10х1,25 DIN 985-8P | 01.01.2008 | ||
| 24 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 25 | 90371 | M10300010 | Крышка | ||
| 26 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 27 | 90570 | M10300031 | Пружина | ||
| 28 | 97078 | M10300064 | Шайба | ||
| 29 | 95344 | M10300061 | Упор | ||
| 30 | 101907 | Кольцо B58 DIN 471-ST- P | |||
| 31 | 66486 | Болт М8х65 DIN 931-88P | 01.01.2006 | ||
| 32 | 92769 | M10300044 | Втулка | ||
| 33 | 92768 | M10300043 | Втулка | ||
| 34 | 90410 | M10300005 | Рычаг | ||
| 35 | 101911 | M10300078 | Рычаг | ||
| 36 | 101916 | M10300078-01 | Рычаг | ||
| 37 | 101912 | M10300079 | Втулка | ||
| 38 | 90409 | M10300006 | Рычаг | ||
| 39 | 70255 | Болт М8х90 DIN 931-88P | |||
| 40 | 94003 | M10300052 | Втулка | ||
| 41 | 101931 | M10300088 | Кольцо | ||
| 42 | 92734 | M10300034 | Манжета | ||
| 43 | 101908 | Кольцо В50 DIN 472-ST-P | |||
| 44 | 90379 | M10300060 | Шкворень | ||
| 45 | 92773 | M10300048 | Втулка | ||
| 46 | 98324 | M10300065 | Кронштейн | ||
| 47 | 101987 | Лыжа CSZ150XDA-2901100 | |||
| 48 | 14966 | C40300028 | Рычаг тормоза | 05.04.2000 | |
| 49 | 52456 | Рычаг тормоза 24034 Bombardier | примен. взамен поз. 3 | ||
| 50 | 70031 | Винт М5х60 DIN 912-88P | 01.01.2006 | ||
| 51 | 14967 | C40300032 | Корпус рычага тормоза | 06.05.1999 | |
| 52 | 83673 | Винт М8х12 DIN 916-P | 01.03.2011 | введен вместо Винт М8х12 DIN 913-P | |
| 53 | 75422 | C41100550 | Переключатель света со жгутом | ||
| 54 | 75427 | C41100560 | Включатель стоп-сигнала со жгутом | ||
| 55 | 14968 | C40300034 | Основание левое | 06.05.1999 | |
| 56 | 67799 | Винт ST 2,9х9,5 DIN 7981-PF | 01.01.2006 | ||
| 57 | 14973 | C40300111 | Рычаг | 28.07.2003 | |
| 58 | 70006 | C40300131 | Планка | 23.03.2007 | |
| 59 | 14632 | C40300112 | Защелка | 23.10.2000 | |
| 60 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 61 | 64302 | Гайка М5 DIN 985-8P | 01.02.2008 |
Вернуться к выбору другого модуля (Средство малой механизации РЫБИНКА -04).
