Трансмиссия М10600300 — Средство малой механизации РЫБИНКА -04
Модуль: 117628 — Трансмиссия М10600300
Используется: Средство малой механизации РЫБИНКА -04
Средство малой механизации РЫБИНКА -04
Подробная информация, отзывы, характеристики, фотографии

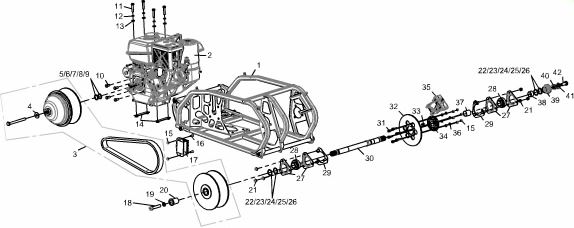

Схема модуля Трансмиссия М10600300 (Средство малой механизации РЫБИНКА -04)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 95696 | 119801630 | Тормоз С40600200 в упаковке | |||
| 1 | 116922 | M10100720 | Рама подмоторная | ||
| 2 | 101762 | Двигатель Kohler CH270-0115 | |||
| 3 | 113882 | Вариатор 0000-4573-revB (комплект) | |||
| 4 | 54896 | Шайба 10 DIN 9021-P | |||
| 5 | 12226 | 340600001 | Кольцо регулировочное | 04.03.1997 | подбор |
| 6 | 12227 | 340600001-01 | Кольцо регулировочное | 04.03.1997 | подбор |
| 7 | 12228 | 340600001-02 | Кольцо регулировочное | 04.03.1997 | подбор |
| 8 | 12470 | 340600001-03 | Кольцо регулировочное | 04.03.1997 | подбор |
| 9 | 17953 | 340600001-04 | Кольцо регулировочное | 01.01.2008 | Наиб. кол. |
| 10 | 101675 | Болт 5/16-24-3/4" | |||
| 11 | 68943 | Болт М8х40 DIN 931-88P | |||
| 12 | 81009 | Шайба 8 DIN 127-PA | аннулир. замен. на шайбу 110605116 | ||
| 13 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 14 | 104957 | C70100220 | Пластина | ||
| 15 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 16 | 54941 | Болт М6х16 DIN 933-88Р | 01.01.2006 | ||
| 17 | 87956 | Регулятор напряжения A-R104-1 | Прим. с поз. 44 | ||
| 18 | 96980 | Винт M12x60 DIN 912-88P | |||
| 19 | 71466 | Шайба 12 DIN127-PB | |||
| 20 | 96197 | M10600073 | Втулка | ||
| 21 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 22 | 10636 | 110600189 | Кольцо регулировочное | 06.10.2006 | подбор |
| 23 | 10637 | 110600189-01 | Кольцо регулировочное | 06.10.2006 | подбор |
| 24 | 10638 | 110600189-02 | Кольцо регулировочное | 06.10.2006 | подбор |
| 25 | 10639 | 110600189-03 | Кольцо регулировочное | 06.10.2006 | подбор |
| 26 | 10640 | 110600189-04 | Кольцо регулировочное | Подбор | |
| 27 | 14085 | C40200011 | Корпус подшипника | ||
| 28 | 75135 | Подшипник UC205 (C17) фирмы CRAFT | |||
| 29 | 14066 | C40200210 | Накладка | ||
| 30 | 117039 | M10600137 | Вал | ||
| 31 | 104558 | Болт М6х35,5 735380002 | |||
| 32 | 104554 | Диск тормозной задний 955120001E | |||
| 33 | 66292 | Шпонка 6х6х14 DIN 6885-B | 15.12.2009 | ||
| 34 | 117036 | M10600136 | Ступица | ||
| 35 | 13967 | C40600200 | Тормоз | ||
| 36 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 37 | 116864 | M10600133 | Втулка | ||
| 38 | 117038 | M10600142 | Втулка | ||
| 39 | 82989 | L10600095 | Звездочка | ||
| 40 | 76864 | L10600027 | Шайба | ||
| 41 | 82990 | L10600096 | Шайба | ||
| 42 | 71539 | Болт М12х30 DIN 933-88P | |||
| 43 | 113904 | Шкив ведомый 5600-0205 | |||
| 44 | 113903 | Шкив ведущий 0500-0233 | |||
| 45 | 95379 | Болт 0080-0089 | |||
| 46 | 119533 | Ремень RUBENA 30,5х1089 La | Взамен Ремень СВ52-2210-С | ||
| 46 | 113905 | Ремень СB52-2210-С | Заменен на Ремень RUBENA 30,5x1089 La | ||
| 47 | 116714 | M10200360 | Вал ведущий в сборе | ||
| 48 | 98833 | 110605041 | Звездочка | ||
| 49 | 79695 | Цепь привода распределительного вала 9R2-00.40 n=94 звена | n=94 звена | ||
| 50 | 85590 | Кольцо 15 DIN 471-ST-P | |||
| 51 | 116862 | M10600126 | Втулка | ||
| 52 | 116901 | M10600240 | Ролик в сборе | ||
| 53 | 116861 | M10600125 | Ось | ||
| 54 | 101551 | M10600220 | Кронштейн натяжителя в сборе | ||
| 55 | 116786 | M10600230 | Тяга натяжителя цепи | ||
| 56 | 116863 | M10600132 | Ось | ||
| 57 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 58 | 71471 | Шплинт 3,2х18 DIN 94-P | 01.01.2006 | ||
| 59 | 66364 | Гайка М10 DIN 934-8Р | 01.01.2006 | ||
| 60 | 10186 | 110200028 | Шайба упорная | 23.11.1977 | |
| 61 | 117231 | Гайка М10 DIN 315-Р | |||
| 62 | 116865 | M10600134 | Ось | Заменена на поз. 65 с 1.01.16 | |
| 63 | 74054 | Шайба 12 DIN125-PA | 01.01.2006 | ||
| 64 | 119905 | Цепь привода распределительного вала 9R2-02.40 n=94 звена | |||
| 65 | 123884 | M10600340 | Ось с шайбой | Взамен поз. 62 с 1.01.16 |
