Вал карданный задний — Квадроцикл РМ 650-2
Модуль: 125500 — Вал карданный задний
Используется: Квадроцикл РМ 650-2

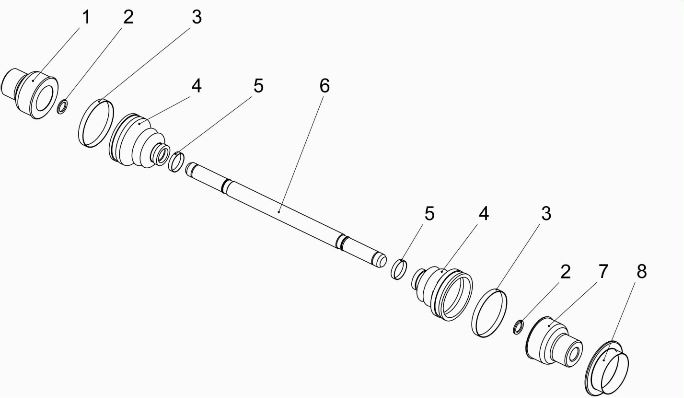

Схема модуля Вал карданный задний (Квадроцикл РМ 650-2)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 125501 | 400065.0 | Шарнир к двигателю | ||
| 2 | 125502 | DC21016 | Кольцо стопорное | ||
| 3 | 124023 | TY-80 | Хомут наружный | ||
| 4 | 125503 | С-1588 | Чехол защитный | ||
| 5 | 124027 | TY-32 | Хомут внутренний | ||
| 6 | 125504 | 0299TZJN2-01 | Вал | ||
| 7 | 125505 | В127017-00 | Шарнир к редуктору | ||
| 8 | 125506 | 400064.0-4 | Кольцо защитное |
