Редуктор задний — Квадроцикл РМ 650-2

Модуль: 125434 — Редуктор задний

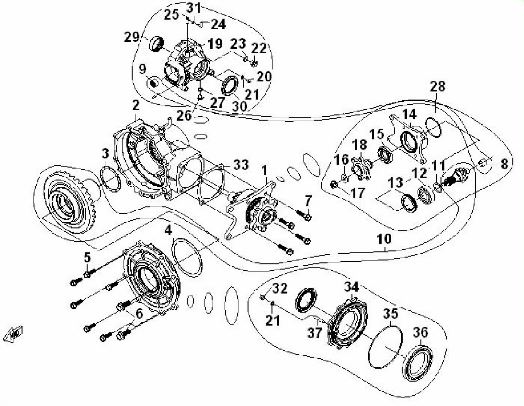

Схема модуля Редуктор задний (Квадроцикл РМ 650-2)

№	Код	Артикул	Название детали
1	125435	26200-058-09-01B	Крышка редуктора заднего в сборе (передняя)
2	102342	26200-058-03-01	Корпус редуктора заднего в сборе
3	125436	26200-058-11	Шайба регулировочная редуктора заднего
4	125437	26200-058-17	Шайба регулировочная редуктора заднего
5	125344	45600-023-04-09	Болт фланцевый М8х25
6	125438		Болт фланцевый М10х1,25х25 GB/T16674-96
7	125439	26200-058-20	Болт фланцевый
8	125440	53200-023-03-06	Подшипник
9	125441		Подшипник HK223013 GB/T5801-94
10	125442	26200-058-04-01	Шестерни конические редуктора заднего ведущая и ведомая (комплект)
11	125443	26200-058-25	Кольцо
12	125444		Подшипник 6305 GB/T276-94
13	125445	26200-058-06	Манжета
14	125446	26200-058-09	Крышка редуктора заднего (передняя)
15	125447	26200-058-07	Манжета
16	125448	26200-058-21	Шайба
17	125386		Гайка М14 GB/T6187.2-2000
18	125449	26200-058-05	Фланец крепления диска тормозного
19	125450	26200-058-03	Корпус редуктора заднего
20	125451		Болт фланцевый М8х12 GB/T16674-96
21	125452	26200-058-18	Шайба уплотнительная
22	125389	26200-058-12	Заглушка
23	125393	26200-058-19	Кольцо уплотнительное
24	125377	27200-058-20	Трубка воздушная
25	125375	27200-058-30	Штуцер
26	125453		Болт фланцевый М14х1,5х11
27	125380	27200-058-028	Кольцо уплотнительное
28	125454	26200-058-08	Кольцо уплотнительное
29	125456		Подшипник 55BM6720 GB/T5801-94
30	125457	26200-058-15	Манжета
31	125376	26282-178-0000	Хомут
32	110544		Гайка фланцевая самоконтрящаяся М8 GB/T6177.1-2000
33	125459	26200-058-10	Шайба регулировочная
34	125461	26200-058-14	Крышка редуктора заднего
35	125464	26200-058-16	Кольцо уплотнительное
36	125465		Подшипник 16017С2 GB/T276-94
37	125466		Винт регулировочный М8х45 GB/T77-2000
