Насос масляный с фильтром (двигатель) — Квадроцикл РМ 650-2
Модуль: 121437 — Насос масляный с фильтром (двигатель)
Используется: Квадроцикл РМ 650-2

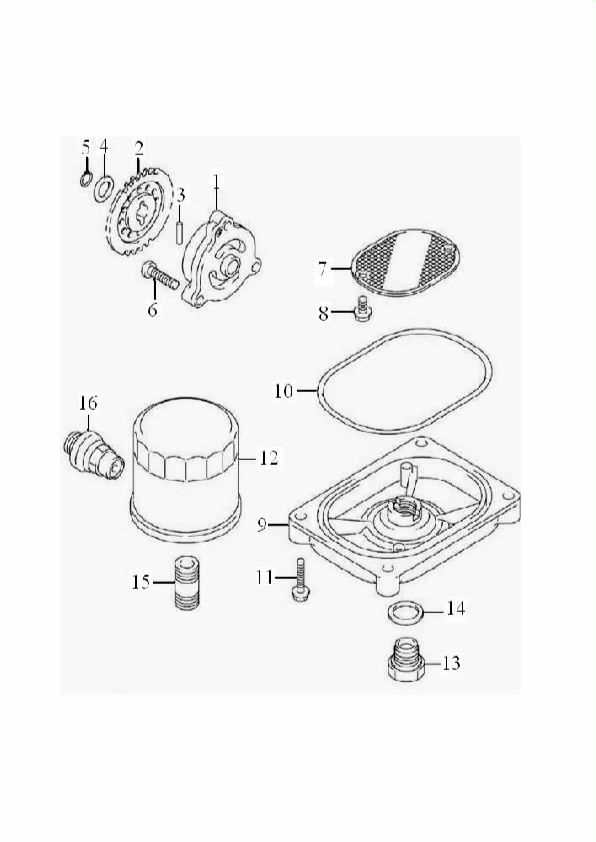

Схема модуля Насос масляный с фильтром (двигатель) (Квадроцикл РМ 650-2)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120704 | B00E000 | Насос масляный | ||
| 2 | 120582 | 505E059 | Шестерня масляного насоса приводная Z=29 | ||
| 3 | 121216 | 505E056 | Штифт | ||
| 4 | 121225 | 505L137 | Шайба 10х18х0,5 | ||
| 5 | 121214 | 505K114 | Шайба пружинная 10 | ||
| 6 | 121226 | 81806025LBX | Винт М6х25 | ||
| 7 | 120612 | 505C037 | Сетка маслозаборника двигателя | ||
| 8 | 121227 | 907405012LBX | Винт М5х12 | ||
| 9 | 120607 | 505A071 | Крышка сетки маслозаборника | ||
| 10 | 120626 | 505C171 | Кольцо уплотнительное | ||
| 11 | 120760 | 96006025LBX | Болт М6х25 | ||
| 12 | 120581 | 505E010 | Фильтр двигателя масляный | ||
| 13 | 120714 | F051E026LBX | Пробка слива масла | ||
| 14 | 120715 | H181L158 | Прокладка | ||
| 15 | 121228 | 505E057LBX | Штуцер фильтра масляного | ||
| 16 | 121229 | 5051E058 | Клапан предохранительный |
