Поршень, шатун и коленчатый вал (двигатель) — Квадроцикл РМ 650-2
Модуль: 121429 — Поршень, шатун и коленчатый вал (двигатель)
Используется: Квадроцикл РМ 650-2

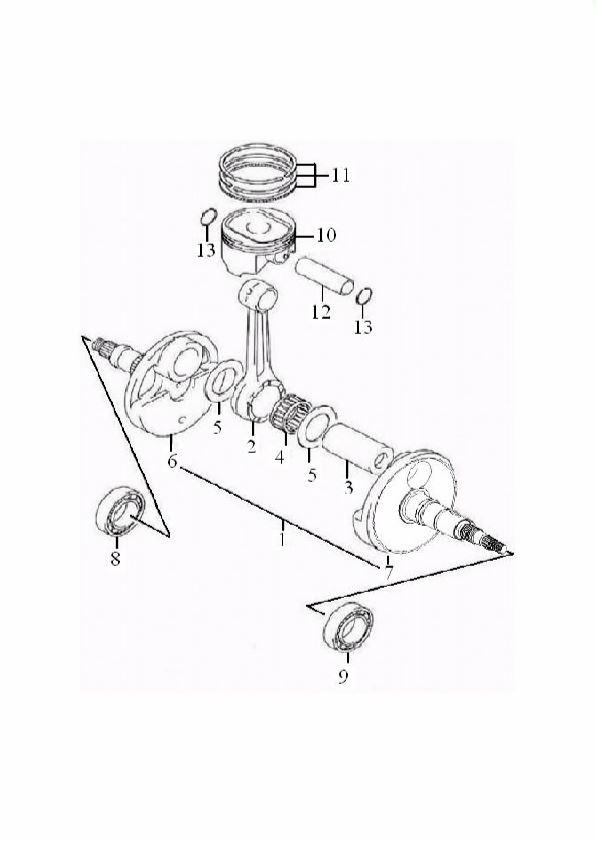

Схема модуля Поршень, шатун и коленчатый вал (двигатель) (Квадроцикл РМ 650-2)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120712 | B01J000 | Вал коленчатый в сборе | ||
| 2 | 121430 | B01J000-2 | Шатун | ||
| 3 | 121431 | B01J000-3 | Штифт вала коленчатого | ||
| 4 | 121432 | B01J000-4 | Подшипник 37х47х24.8 | ||
| 5 | 121433 | B01J000-5 | Шайба 37х55х1 | ||
| 6 | 121434 | B01J000-6 | Цапфа правая вала коленчатого | ||
| 7 | 121435 | B01J000-7 | Цапфа левая вала коленчатого | ||
| 8 | 120573 | 2766208 | Подшипник 40х80х18 | ||
| 9 | 120576 | 2766307 | Подшипник 35х80х21 | ||
| 10 | 120709 | B00J014 | Поршень | ||
| 11 | 120708 | B00J013 | Набор поршневых колец | ||
| 12 | 120707 | B00J012 | Палец поршневой | ||
| 13 | 120658 | 505J011 | Кольцо стопорное |
