Цилиндр (двигатель) — Квадроцикл РМ 650-2
Модуль: 121391 — Цилиндр (двигатель)
Используется: Квадроцикл РМ 650-2

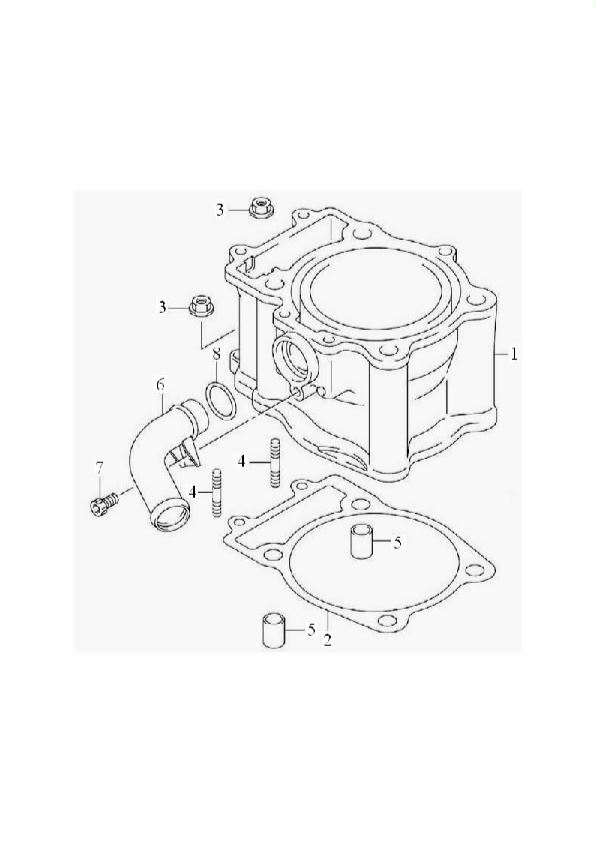

Схема модуля Цилиндр (двигатель) (Квадроцикл РМ 650-2)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120701 | B00A038 | Цилиндр | ||
| 2 | 120703 | B00B010 | Прокладка цилиндра | ||
| 3 | 121033 | 617716000LBX | Гайка М6 | ||
| 4 | 121120 | D00M009LBX | Шпилька М6х32 | ||
| 5 | 121025 | 97013018 | Штифт 13х10х18 | ||
| 6 | 120674 | 505P003LBX | Патрубок | ||
| 7 | 121121 | 7006012LBX | Болт М6х12 | ||
| 8 | 120618 | 505C160 | Кольцо уплотнительное |
