Головка блока цилиндров в сборе (двигатель) — Квадроцикл РМ 650-2
Модуль: 121388 — Головка блока цилиндров в сборе (двигатель)
Используется: Квадроцикл РМ 650-2

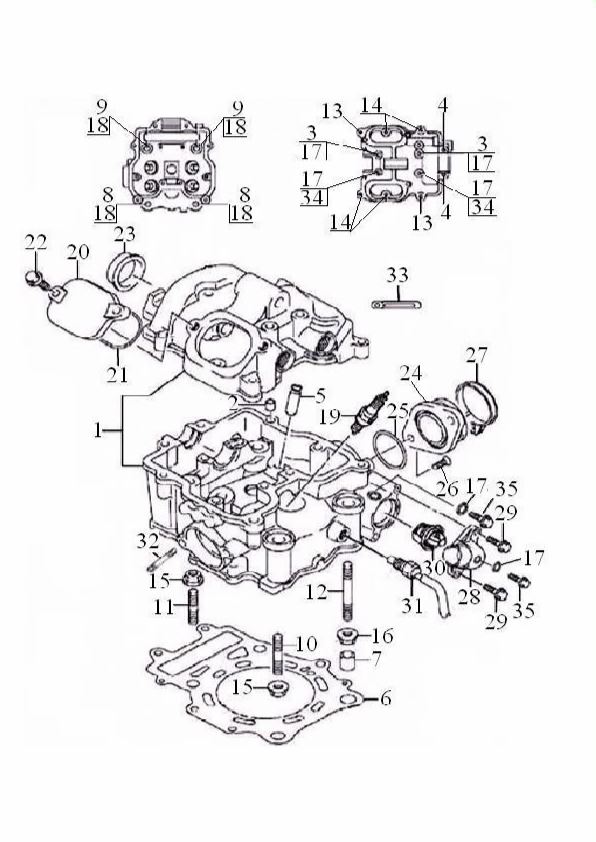

Схема модуля Головка блока цилиндров в сборе (двигатель) (Квадроцикл РМ 650-2)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120711 | B012A000PW | Головка блока цилиндров | ||
| 2 | 121021 | 97008011 | Штифт 8х6х11 | ||
| 3 | 121022 | 50506055LBX | Болт М6х55 | ||
| 4 | 121023 | 578906030LBX | Болт М6х30 | ||
| 5 | 121024 | 505A000-5 | Направляющая клапана | ||
| 6 | 120702 | B00B008 | Прокладка | ||
| 7 | 121025 | 97013018 | Штифт 13х10х18 | ||
| 8 | 121026 | 5051L125 | Болт М10х190 | ||
| 9 | 121027 | 505L125 | Болт М10х200 | ||
| 10 | 121028 | 505M040LBX | Шпилька М6х37 | ||
| 11 | 121389 | B00M051LBX | Шпилька М6х62 | ||
| 12 | 121390 | B00M049LBX | Шпилька М8х66 | ||
| 13 | 121031 | 50506035LBX | Болт М6х35 | ||
| 14 | 121032 | 578906025LBX | Болт М6х25 | ||
| 15 | 121033 | 617716000LBX | Гайка М6 | ||
| 16 | 121034 | 617718000LBX | Гайка М8 | ||
| 17 | 121035 | H18L157 | Шайба 6 | ||
| 18 | 121036 | 505L120 | Шайба 10,5 | ||
| 19 | 120597 | 5051D021 | Свеча зажигания NGK, CR7E | ||
| 20 | 120605 | 505A032 | Крышка | ||
| 21 | 120594 | 5051C074 | Кольцо уплотнительное | ||
| 22 | 121037 | 96006020LBX | Болт М6х20 | ||
| 23 | 121038 | 505C011 | Заглушка | ||
| 24 | 107593 | Патрубок впускной L00JQ282 | |||
| 25 | 107582 | Кольцо уплотнительное 505C159 | |||
| 26 | 107588 | 81906016LBX | Винт М6х16 | ||
| 27 | 121040 | 505L047 | Хомут | ||
| 28 | 121041 | 505A086 | Корпус термостата | ||
| 29 | 121042 | 578906020LBX-1 | Болт М6х20 | ||
| 30 | 120603 | 5052D093 | Термостат | ||
| 31 | 120679 | 507D109 | Датчик температуры | ||
| 32 | 121043 | F18M117LBX | Шпилька М8х41 | ||
| 33 | 121044 | 505L014 | Фиксатор | ||
| 34 | 121045 | 50506058LBX | Болт М6х58 | ||
| 35 | 121046 | 578906014LBX-1 | Болт М6х14 |
