Управление рулевое (до 01.02.15) — Квадроцикл РМ 650-2
Модуль: 118530 — Управление рулевое (до 01.02.15)
Используется: Квадроцикл РМ 650-2

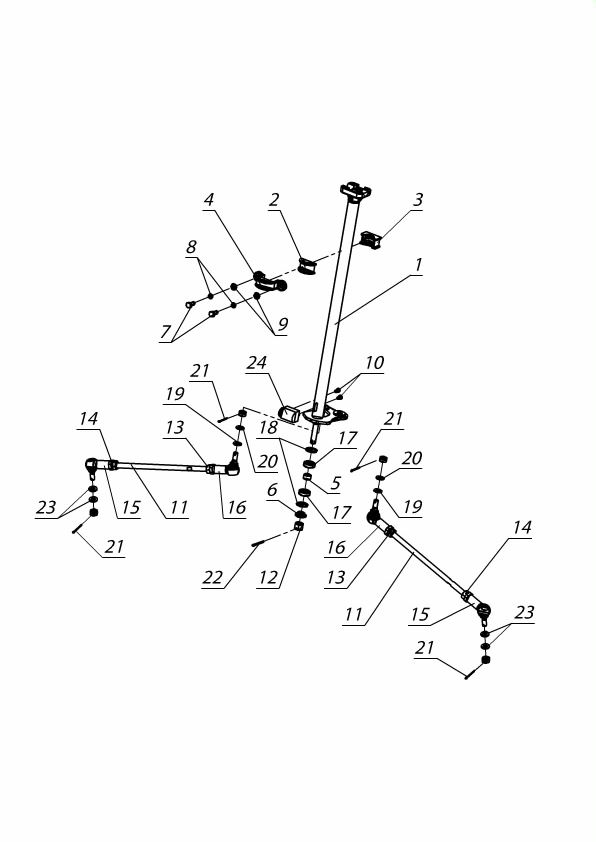

Схема модуля Управление рулевое (до 01.02.15) (Квадроцикл РМ 650-2)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 106374 | V10300110 | Колонка рулевая | ||
| 2 | 13935 | C40300014 | Подшипник руля | 06.05.1999 | |
| 3 | 13934 | C40300015 | Подшипник руля | 06.05.1999 | |
| 4 | 18052 | C40300126 | Планка | 26.10.2004 | |
| 5 | 95183 | V10300034 | Втулка | ||
| 6 | 95184 | V10300035 | Втулка | ||
| 7 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 8 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 9 | 9782 | Шайба 8.65Г.016 ГОСТ 6402-70 | |||
| 10 | 98316 | Винт М6х10 DIN 6912-88P | |||
| 11 | 112506 | V10300106 | Тяга рулевая | ||
| 12 | 92188 | Гайка М12х1,25 DIN 935-8Р | |||
| 13 | 112652 | Гайка М12х1,25L DIN 934-8P | |||
| 14 | 73024 | Гайка М12х1,25 DIN 934-8P | 01.01.2006 | ||
| 15 | 101810 | Наконечник тяги рулевой правый 51621-AX302-000 | |||
| 16 | 101809 | Наконечник тяги рулевой левый 51622-AX300-000 | |||
| 17 | 98810 | Подшипник 6001.2RS (6-180101) | |||
| 18 | 91445 | Кольцо 28 DIN 472-ST - P | |||
| 19 | 85391 | Шайба 24Х10.4Х2.6 09164-10013 | |||
| 20 | 85392 | Шайба пружинная 10.4Х18Х2.8 08321-3110B | |||
| 21 | 85167 | Шплинт 2,5 09204-25018 | |||
| 22 | 91549 | Шплинт 3,2х40 DIN 94-P | |||
| 23 | 85388 | Шайба 10Х22Х1 08322-01108 | |||
| 24 | 106372 | Противоугонное устройство FL-002 |
