Шарнир задний — Квадроцикл РМ 650
Модуль: 124001 — Шарнир задний
Используется: Квадроцикл РМ 650

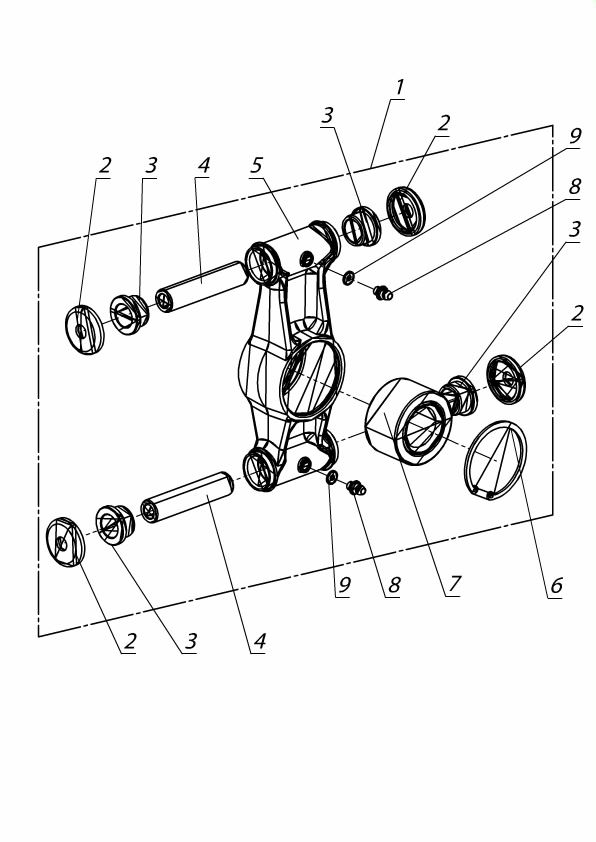

Схема модуля Шарнир задний (Квадроцикл РМ 650)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 106453 | Шарнир задний в сборе 57720-058-0001 | |||
| 2 | 123993 | 56730-058-04 | Пыльник | ||
| 3 | 123994 | 56730-058-02 | Втулка | ||
| 4 | 123995 | 56730-058-03 | Втулка | ||
| 5 | 123996 | Шарнир 56731-058-00 | |||
| 6 | 74263 | Кольцо стопорное 55 GB893.1 | |||
| 7 | 114036 | Подшипник DAC305532W | |||
| 8 | 123998 | Масленка М6 JB/T 7940.1-95 | |||
| 9 | 123999 | Шайба 26200-058-24 |
