Установка элементов конструкции — Квадроцикл РМ 650
Модуль: 121974 — Установка элементов конструкции
Используется: Квадроцикл РМ 650

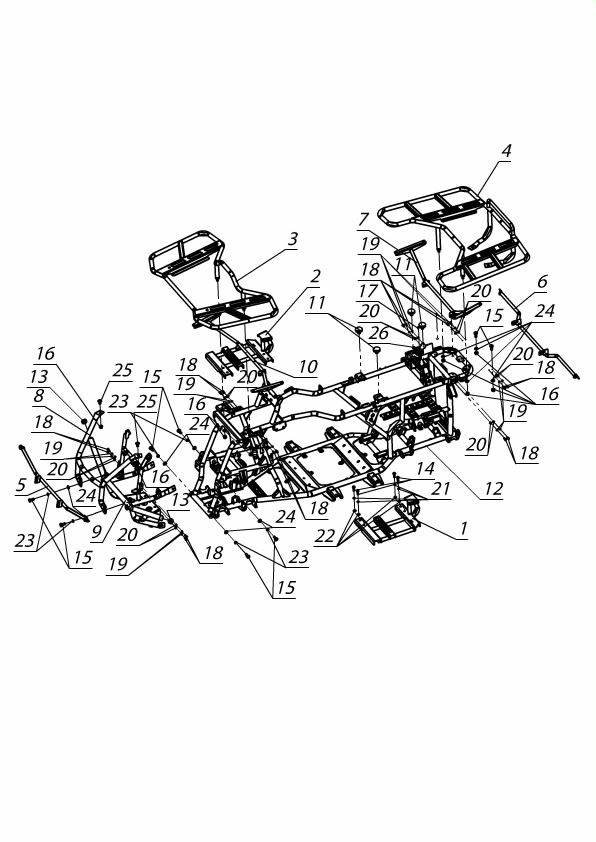

Схема модуля Установка элементов конструкции (Квадроцикл РМ 650)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 108231 | R20100040 | Кронштейн | ||
| 2 | 108326 | R20100040-01 | Кронштейн | ||
| 3 | 106999 | R10100080 | Багажник передний | ||
| 4 | 107006 | R10100090 | Багажник задний | ||
| 5 | 106960 | R10100110 | Опора передних фар | ||
| 6 | 106963 | R10100120 | Опора задних фонарей | ||
| 7 | 108245 | R20100010 | Опора задняя | ||
| 8 | 106996 | R10100070 | Бампер | ||
| 9 | 107008 | R10100060 | Бампер | ||
| 10 | 106958 | R10100050 | Опора передней облицовки | ||
| 11 | 15610 | C40000042 | Опора | 01.11.1999 | |
| 12 | 108407 | R20100100 | Рама | ||
| 13 | 97298 | V10000001 | Заглушка | ||
| 14 | 66216 | Болт М8х25 DIN 933-88P | 01.01.2006 | ||
| 15 | 82514 | Болт М10х25 DIN 933-88P | |||
| 16 | 76700 | Гайка М10 DIN 985-8P | 01.01.2006 | ||
| 17 | 66269 | Заклепка 4,8х12 DIN 7337-A | 01.01.2006 | ||
| 18 | 54941 | Болт М6х16 DIN 933-88Р | 01.01.2006 | ||
| 19 | 9783 | Шайба 6.65Г.016 ГОСТ 6402-70 | |||
| 20 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 21 | 9782 | Шайба 8.65Г.016 ГОСТ 6402-70 | |||
| 22 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 23 | 9784 | Шайба 10.65Г.016 ГОСТ 6402-70 | Введена взамен шайба 10 DIN 127-PВ. | ||
| 24 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 25 | 82515 | Винт М10х20 LI-FL10P | |||
| 26 | 86134 | L10100580 | Замок сиденья |
