Система питания — Квадроцикл РМ 650
Модуль: 121963 — Система питания
Используется: Квадроцикл РМ 650

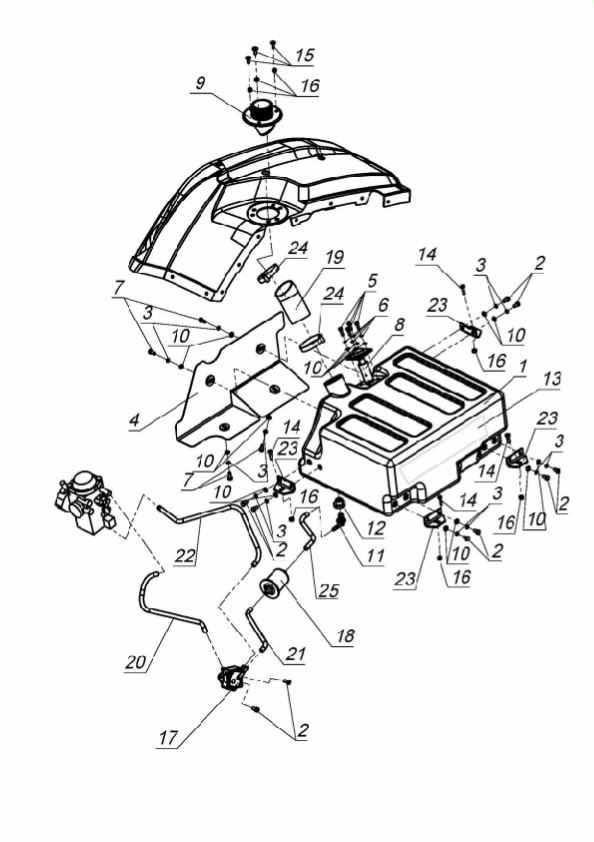

Схема модуля Система питания (Квадроцикл РМ 650)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109564 | R20800010 | Бак топливный | ||
| 2 | 69175 | Болт М6х12 DIN 933-88P | |||
| 3 | 9783 | Шайба 6.65Г.016 ГОСТ 6402-70 | |||
| 4 | 109563 | R20800030 | Защита бака топливного | ||
| 5 | 69131 | Винт М5х16 DIN 912-88P | 01.01.2006 | ||
| 6 | 9781 | Шайба 5.65Г.016 ГОСТ 6402-70 | |||
| 7 | 54941 | Болт М6х16 DIN 933-88Р | 01.01.2006 | ||
| 8 | 112647 | Датчик уровня топлива W205233 | |||
| 9 | 101617 | V10800016 | Горловина | ||
| 10 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 11 | 97242 | V10800014 | Штуцер | ||
| 12 | 10985 | 110800047 | Втулка | 25.05.2006 | |
| 13 | 71673 | L30100234 | Лист | ||
| 14 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 15 | 83241 | Винт М6х16 LI-FL10P | |||
| 16 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 17 | 117236 | Топливный насос T011E790 | |||
| 18 | 107592 | Фильтр топливный L00C025 | |||
| 19 | 113005 | R20800011 | Патрубок | ||
| 20 | 113356 | Топливопровод W205814 | |||
| 21 | 113353 | Топливопровод W205810 | |||
| 22 | 113355 | Топливопровод W205813 | |||
| 23 | 91596 | V10800001 | Кронштейн | ||
| 24 | 62865 | Хомут Gemi 40-60/12 C7-W2 | Примен. взамен хомута ABA Original 12 мм Standard 44-56 | ||
| 25 | 113357 | Топливопровод W205811 |
