Система выпуска — Квадроцикл РМ 650
Модуль: 121916 — Система выпуска
Используется: Квадроцикл РМ 650

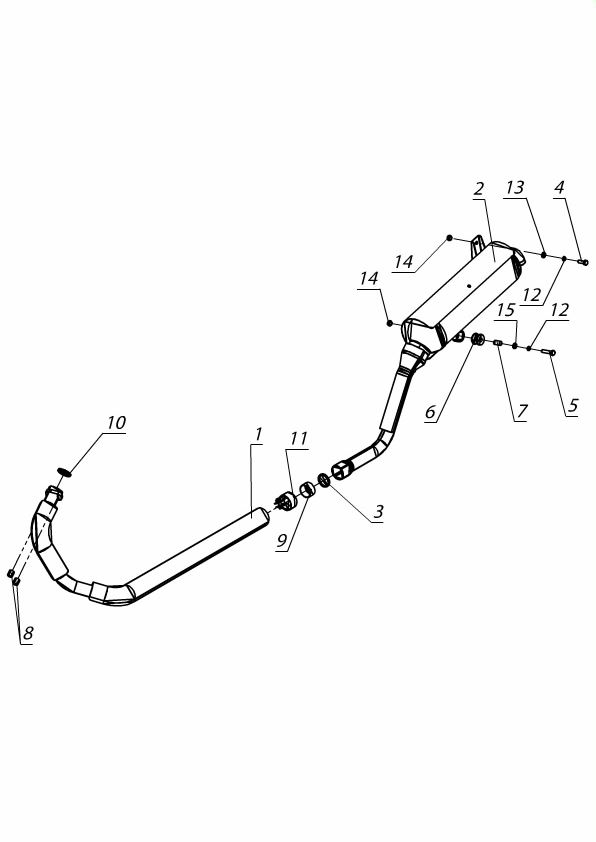

Схема модуля Система выпуска (Квадроцикл РМ 650)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109565 | R20400060 | Труба в сборе | ||
| 2 | 117232 | R20400090 | Глушитель выпуска в сборе | ||
| 3 | 118262 | R10400011 | Кольцо | ||
| 4 | 104809 | Болт М8х25 GB/T16674 | |||
| 5 | 104807 | Болт фланцевый М8х40 GB/T16674 | |||
| 6 | 104810 | Буфер 18542 | |||
| 7 | 108819 | Втулка распорная 18551-2 | |||
| 8 | 107591 | Гайка М8х18 длинная FB05015LV | |||
| 9 | 108428 | Кольцо уплотнительное 18505 | |||
| 10 | 107598 | Кольцо уплотнительное T011Q011 | |||
| 11 | 108427 | Хомут 18504 | |||
| 12 | 9782 | Шайба 8.65Г.016 ГОСТ 6402-70 | |||
| 13 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 14 | 65180 | Гайка М8 DIN 934-8P | 01.01.2006 | ||
| 15 | 66365 | Шайба 8 DIN 9021-P | примен. с бампером 110101960 |
