Электрооборудование (с 01.02.15) — Квадроцикл РМ 650

Модуль: 121339 — Электрооборудование (с 01.02.15)

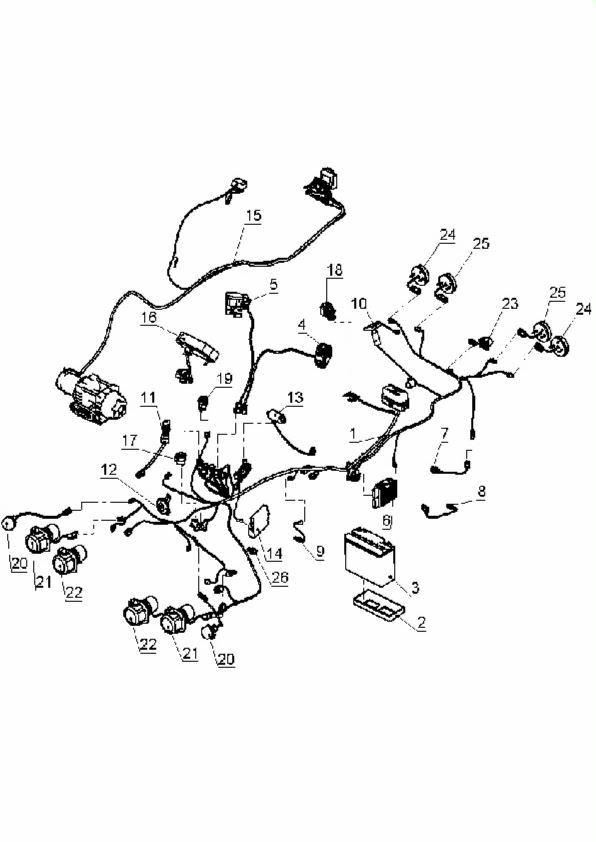

Схема модуля Электрооборудование (с 01.02.15) (Квадроцикл РМ 650)

№	Код	Артикул	Название детали	Примечание
1	107408	R11100050	Жгут основной
2	15511	C40000021	Подложка
3	106177		Аккумуляторная батарея RM СТ 1220	Введен взамен Аккумулятор C50-N18L-A2 с 02.2013.
4	106432		Блок переключателей левый в сборе 6.112.00110
5	106433		Блок переключателей правый в сборе 6.125.00092
6	107595		Выпрямитель T011E020
7	112650		Датчик скорости CG-CL-18-2
8	110877		Датчик стоп-сигнала ножного BW-H29 SPP в сборе
9	110878		Датчик температуры Yang Xian в сборе
10	112647		Датчик уровня топлива W205233
11	106486		Замок зажигания IG-SM516
12	101152		Сигнал звуковой DL128
13	107600		Катушка зажигания в сборе T01E010
14	107602		Коммутатор T01E050
15	107571		Лебедка Х3000S
16	112649		Панель приборов W205477
17	113798		Реле поворотов W205822
18	107601		Реле пусковое T01E030
19	86656		Розетка SC-3025	Введена взамен поз. 34 с 02.2010.
20	91312		Указатель поворотов в сборе A461W-00W020-000A
21	91310		Фара ближнего света A461A-0000PJ-000A
22	91309		Фара дальнего света A461A-0000PJ-000B
23	91313		Фонарь номерного знака в сборе A461L-00P001-000A
24	110885		Фонарь стоп-сигнала, габаритный задний TL006-T в сборе
25	117740		Фонарь стоп-сигнала габаритный задний TL006-ST
26	113372		Датчик давления масла SK04008/E (Yang Xian)
