Установка двигателя — Квадроцикл РМ 650

Модуль: 118531 — Установка двигателя

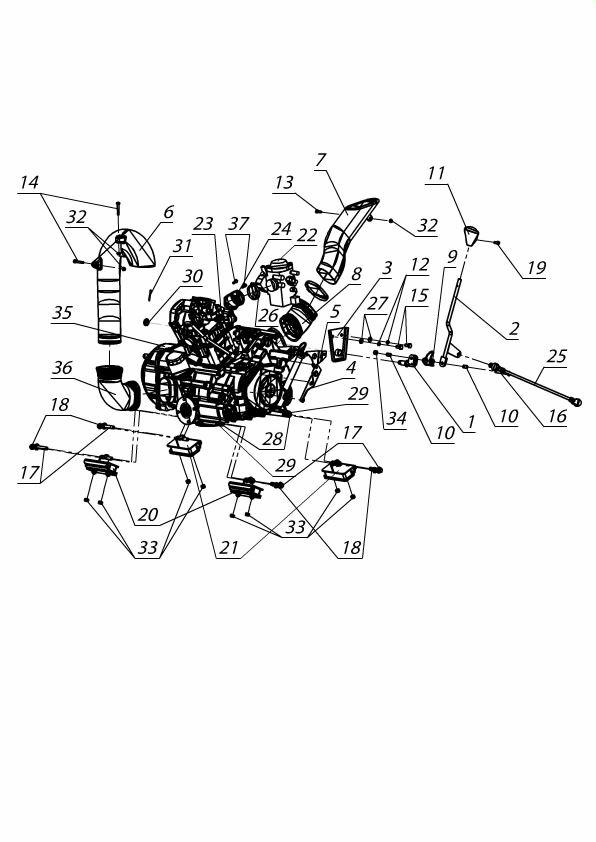

Схема модуля Установка двигателя (Квадроцикл РМ 650)

№	Код	Артикул	Название детали	Год	Примечание
	123824	119802950-04	Болт М6х20 DIN 933-88Р (10 шт.) в упаковке
1	91865	V10100410	Ось
2	92016	V10100430	Рычаг
3	107086	R10100480	Кронштейн
4	112834	R10500020	Кронштейн
5	112835	R10500030	Кронштейн
6	107143	R10500003	Воздуховод передний
7	107144	R10500004	Воздуховод задний
8	107145	R10500005	Патрубок
9	91884	V10100214	Пружина
10	92039	V10100221	Втулка
11	101080	V10500015	Рукоятка
12	9782		Шайба 8.65Г.016 ГОСТ 6402-70
13	65506		Болт М6х20 DIN 933-88P		Взамен Болт М6x16 DIN 933-88P с 15.04.2014г.
14	68945		Болт М6х40 DIN 933-88P	01.01.2006
15	69134		Болт М8х20 DIN 933-88P	28.09.2009
16	66486		Болт М8х65 DIN 931-88P	01.01.2006
17	107586		Болт фланцевый М10х1,25х16 578710016XYLV
18	107585		Болт фланцевый М6х16 578706016LV
19	77495		Винт М6х16 DIN 912-88P
20	107606		Демпфер двигателя задний T01G168
21	107597		Демпфер двигателя передний T011G168
22	120716	L00ALQ000	Карбюратор
23	107582		Кольцо уплотнительное 505C159
24	107593		Патрубок впускной L00JQ282
25	108964		Тяга переключения R10500010
26	117234		Хомут 5051L047
27	68960		Шайба 8 DIN 125-PA	01.01.2006
28	107590		Шайба 10 930010000LV
29	107589		Шайба 6 930006000LV
30	74054		Шайба 12 DIN125-PA	01.01.2006
31	92061		Шплинт 2,5х30 DIN 94-P
32	68940		Гайка М6 DIN 985-8Р	01.01.2006
33	107587		Гайка самоконтрящая М8 618708000LV
34	68942		Гайка М8 DIN 985-8P		примен. с бампером 110101960
35	117233		Двигатель 622сс в сборе B01A-4
36	107608		Патрубок с хомутами T01Q277
37	107588	81906016LBX	Винт М6х16
