Поршень, шатун и коленчатый вал (двигатель) — Квадроцикл РМ 500-2
Модуль: 121199 — Поршень, шатун и коленчатый вал (двигатель)
Используется: Квадроцикл РМ 500-2
Квадроцикл РМ 500-2
Подробная информация, отзывы, характеристики, фотографии

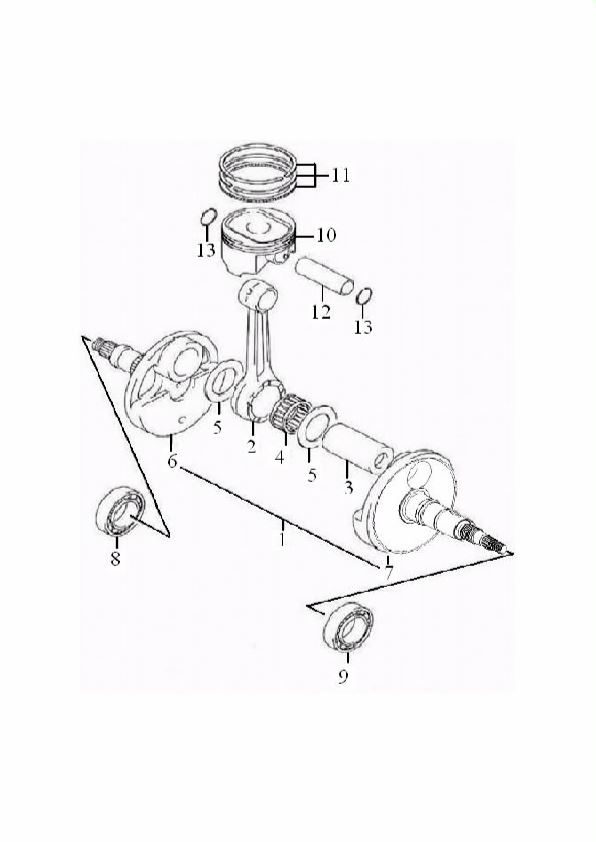

Схема модуля Поршень, шатун и коленчатый вал (двигатель) (Квадроцикл РМ 500-2)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120744 | 512J000 | Вал коленчатый в сборе | ||
| 2 | 121200 | 512J000-2 | Шатун | ||
| 3 | 121201 | 512J000-3 | Штифт вала коленчатого | ||
| 4 | 121202 | 512J000-4 | Подшипник 37х47х24,8 | ||
| 5 | 121203 | 512J000-5 | Шайба 37х55х1 | ||
| 6 | 121204 | 512J000-6 | Цапфа правая вала коленчатого | ||
| 7 | 121205 | 512J000-7 | Цапфа левая вала коленчатого | ||
| 8 | 120573 | 2766208 | Подшипник 40х80х18 | ||
| 9 | 120576 | 2766307 | Подшипник 35х80х21 | ||
| 10 | 120747 | 505J014 | Поршень | ||
| 11 | 120746 | Комплект поршневых колец 505J013 | |||
| 12 | 120745 | Палец поршня 505J012 | |||
| 13 | 120658 | 505J011 | Кольцо стопорное |
