Фильтр воздушный (двигатель SQ188MR) — Квадроцикл Рысь 500
Модуль: 114638 — Фильтр воздушный (двигатель SQ188MR)
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

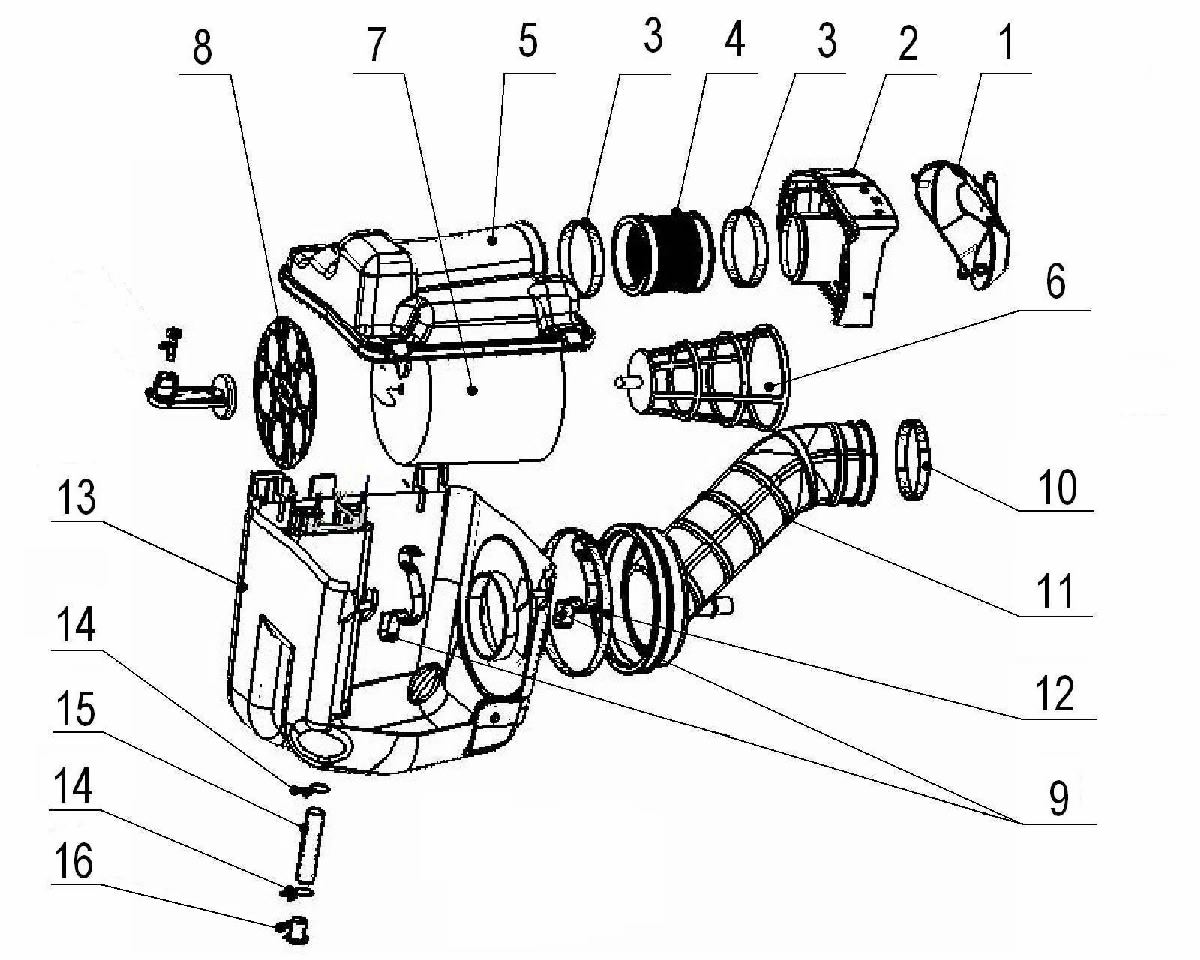

Схема модуля Фильтр воздушный (двигатель SQ188MR) (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 117655 | Крышка патрубка фильтра воздушного SQ500ST-4-0806001 | |||
| 2 | 117656 | Патрубок фильтра воздушного SQ500ST-4-0806002 | |||
| 3 | 111157 | Хомут 46-70 JB/T8870-1999 | |||
| 4 | 117667 | Патрубок SQ500ST-4-0806003 | |||
| 5 | 117668 | Крышка фильтра воздушного SQ500ST-4-0806004 | |||
| 6 | 117669 | Каркас элемента фильтрующего SQ500ST-4-0806005 | |||
| 7 | 115016 | Элемент фильтрующий SQ188MR-20101 | |||
| 8 | 117670 | Пластина опорная SQ500ST-4-0806006 | |||
| 9 | 117674 | Зажим SQ500ST-4-0806009 | |||
| 10 | 117676 | Хомут(46-70-8) SQ500ST-4-0806008 | |||
| 11 | 117677 | Патрубок SQ500ST-4-0806010 | |||
| 12 | 115023 | Хомут 78х115 02.027.0501 | |||
| 13 | 117679 | Корпус фильтра воздушного SQ500ST-4-0806012 | |||
| 14 | 112399 | Хомут 15 QC/T621-1999 | |||
| 15 | 117681 | Трубка SQ500ST-4-0806013 | |||
| 16 | 117682 | Заглушка SQ500ST-4-0806014 |
