Стартер (двигатель SQ188MR) — Квадроцикл Рысь 500
Модуль: 114636 — Стартер (двигатель SQ188MR)
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

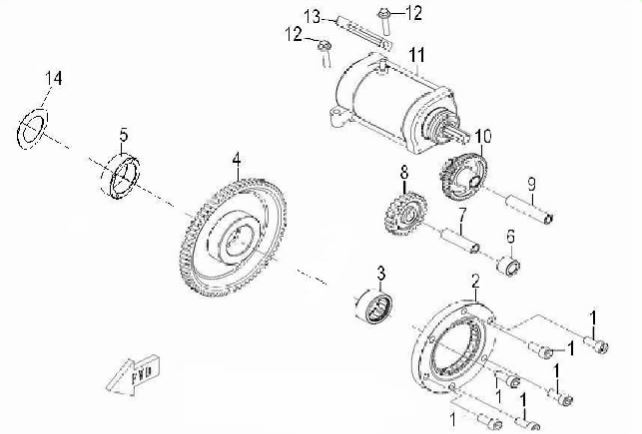

Схема модуля Стартер (двигатель SQ188MR) (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 114994 | Винт М8х20 GB/T70.1-2000 | |||
| 2 | 114995 | Муфта обгонная стартера SQ188MR-28120 | |||
| 3 | 114996 | Подшипник игольчатый 46449/22 | |||
| 4 | 114997 | Шестерня ведомая Z73 SQ188MR-28130 | |||
| 5 | 114998 | Втулка распорная SQ188MR-28110 | |||
| 6 | 114999 | Втулка SQ188MR-28203 | |||
| 7 | 115000 | Вал SQ188MR-28201 | |||
| 8 | 115001 | Шестерня Z24 SQ188MR-28205 | |||
| 9 | 115002 | Вал SQ188MR-28202 | |||
| 10 | 115003 | Муфта SQ188MR-28204 | |||
| 11 | 115004 | Стартер SQ188MR-28200 | |||
| 12 | 114765 | Болт М6х30 02.027.0009 | |||
| 13 | 114739 | Зажим SQ188MR-28152 | |||
| 14 | 115005 | Втулка 30.5х0.8х2.8х47.5 12.18.0001 |
