Насос водяной (двигатель SQ188MR) — Квадроцикл Рысь 500
Модуль: 114635 — Насос водяной (двигатель SQ188MR)
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

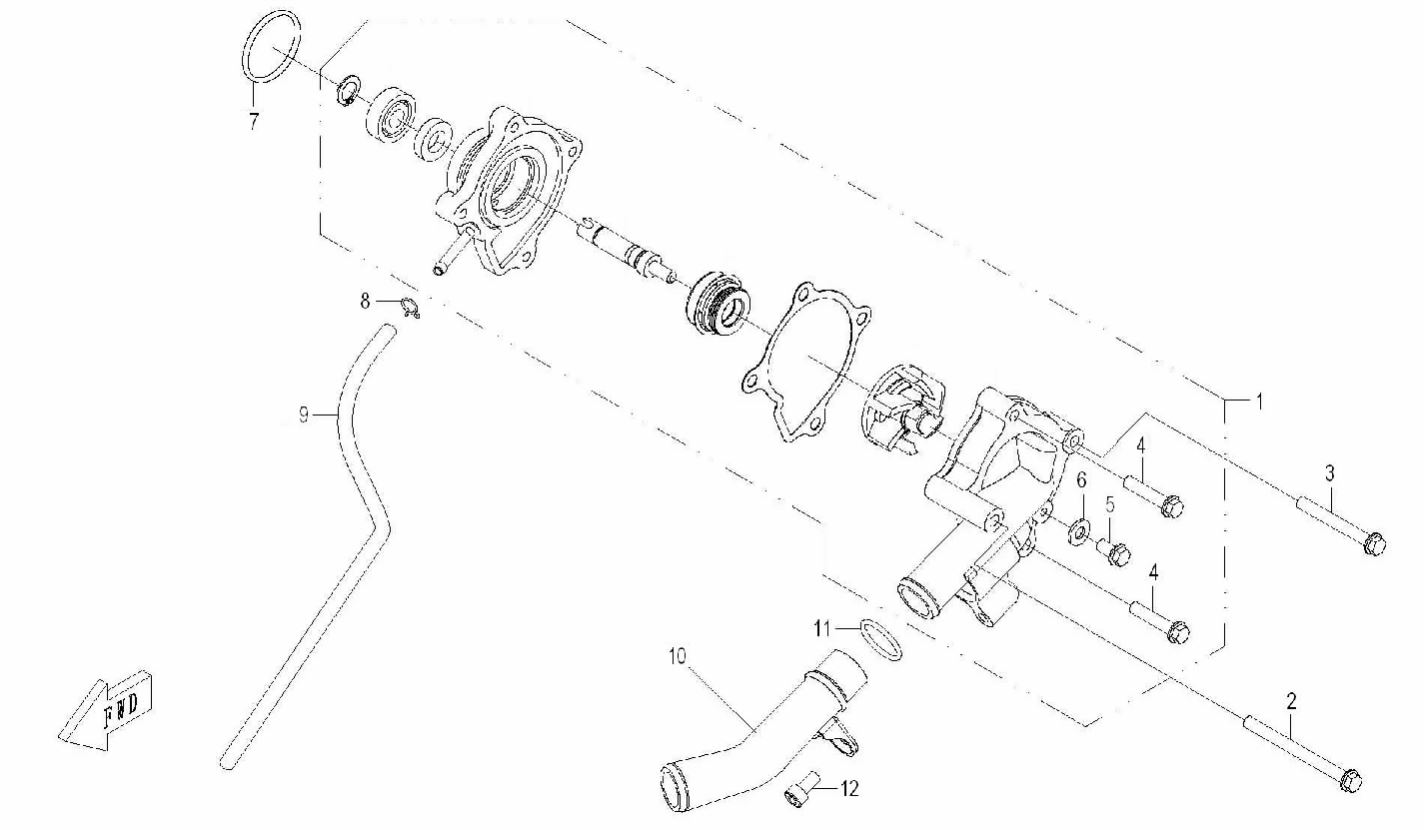

Схема модуля Насос водяной (двигатель SQ188MR) (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 114985 | Насос водяной SQ188MR-19100 | |||
| 2 | 114986 | Болт М6х70 02.027.0017 | |||
| 3 | 114732 | Болт М6х50 02.027.0014 | |||
| 4 | 114765 | Болт М6х30 02.027.0009 | |||
| 5 | 114768 | Болт М6х12 02.027.0003 | |||
| 6 | 114987 | Шайба 6 12.18.0148 | |||
| 7 | 114988 | Кольцо уплотнительное 34х2.5 12.01.0011 | |||
| 8 | 114989 | Хомут 6.5 QC/T621-1999 | |||
| 9 | 114990 | Шланг SQ188MR-19109 | |||
| 10 | 114991 | Трубопровод SQ188MR-19167 | |||
| 11 | 114992 | Кольцо уплотнительное 21х2.5 12.01.0009 | |||
| 12 | 114993 | Винт М6х10 GB/T70.1-2000 |
