Механизм переключения (двигатель SQ188MR) — Квадроцикл Рысь 500

Модуль: 114633 — Механизм переключения (двигатель SQ188MR)

Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

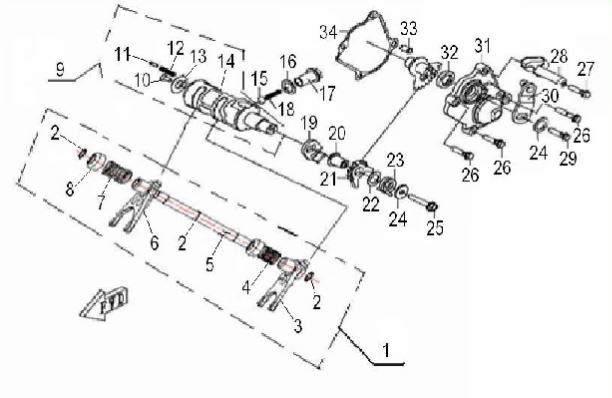

Схема модуля Механизм переключения (двигатель SQ188MR) (Квадроцикл Рысь 500)

№	Код	Название детали
1	114904	Вилка переключения SQ1100MT-24400
2	114905	Кольцо GB/T894.1/12
3	114906	Вилка переключения передач SQ188MR-24402
4	114907	Пружина SQ188MR-24405
5	114908	Механизм перемещения SQ188MR-24401
6	114909	Вилка переключения передач SQ188MR-24403
7	114910	Пружина SQ188MR-24406
8	114911	Блок пружины SQ188MR-24404
9	114912	Вал переключения передач SQ188MR-24300
10	114913	Винт Т25 SQ188MR-24303
11	114914	Контактор SQ188MR-24305
12	114915	Пружина контактора SQ188MR-24304
13	114916	Ограничитель SQ188MR-24302
14	114917	Вал SQ188MR-24301
15	114918	Шарик 9.5 GB/T308/3/8
16	114919	Шайба 14х22х1 02.027.0385
17	114920	Болт М14х1.5 02.027.0076
18	114921	Пружина 02.027.1236
19	114922	Фиксатор SQ188MR-24112
20	114923	Вал сектора SQ188MR-24105
21	114924	Шестерня ведомая зубчатая SQ188MR-24113
22	114925	Шайба 13.5х22х1 02.027.0355
23	114926	Пружина SQ188MR-24114
24	114927	Шайба 6.6х20х2 02.027.0353
25	114688	Болт М6х35 02.027.0011
26	114761	Болт М6х25 02.027.0008
27	114731	Болт М6х32 02.027.0010
28	114928	Зажим 02.027.1021
29	114742	Болт М6х20 02.027.0006
30	114929	Рычаг переключения передач SQ188MR-24101
31	114930	Корпус SQ188MR-24010
32	114931	Манжета 15х25х5 02.027.0407
33	114792	Штифт 8х14 02.027.0085
34	114932	Прокладка SQ188MR-91571
