Вал выходной (двигатель SQ188MR) — Квадроцикл Рысь 500
Модуль: 114632 — Вал выходной (двигатель SQ188MR)
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

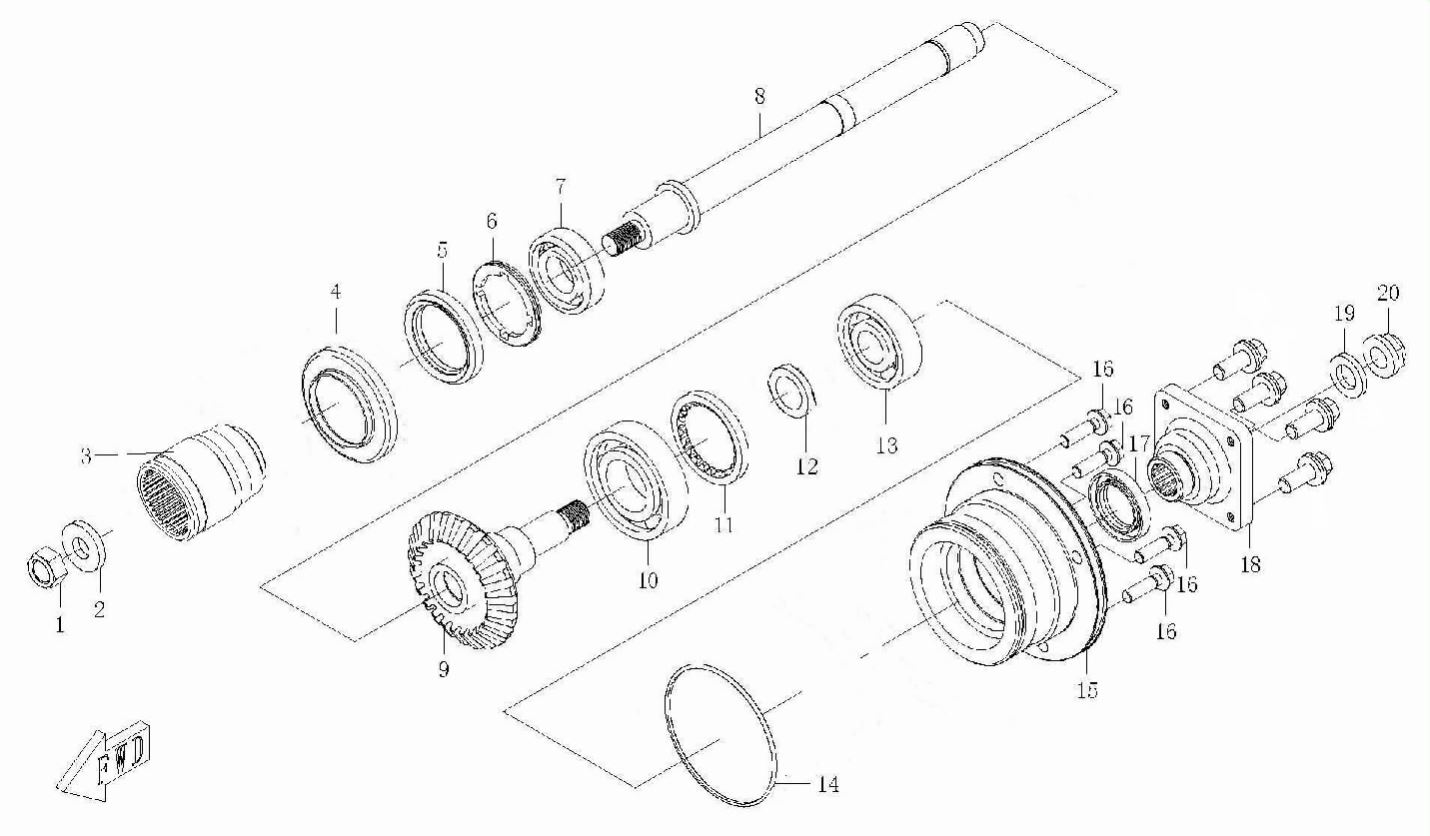

Схема модуля Вал выходной (двигатель SQ188MR) (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 114886 | Гайка М14х1.5 GB/T6185.2/M14х1.5-10 | |||
| 2 | 114887 | Шайба 14.5х32х5 12.18.0177 | |||
| 3 | 114888 | Муфта SQ188MR-36601A | |||
| 4 | 114889 | Кольцо защитное SQ188MR-36602 | |||
| 5 | 114890 | Манжета 44х60х6.7 02.027.0406 | |||
| 6 | 114891 | Кольцо М55х1.5 SQ188MR-36502 | |||
| 7 | 114892 | Подшипник 6205 NTN 6205LLC3 | |||
| 8 | 114893 | Вал выходной SQ188MR-36300 | |||
| 9 | 114894 | Шестерня коническая ведомая Z24 SQ188MR-36202 | |||
| 10 | 114895 | Подшипник роликовый 6207 NTN6207 | |||
| 11 | 114896 | Гайка М60х1.5 SQ188MR-36203 | |||
| 12 | 114897 | Шайба регулировочная 02.027.1581 | |||
| 13 | 114682 | Подшипник 63/22 NTN/TM-SC04A86CS12(63/22) | |||
| 14 | 114898 | Кольцо уплотнительное 88х2.4 12.01.0013 | |||
| 15 | 114899 | Корпус подшипника SQ188MR-36201 | |||
| 16 | 114860 | Болт М8х28 02.027.0019 | |||
| 17 | 114900 | Манжета B6 SD 30 46 8 02.027.0405 | |||
| 18 | 114901 | Фланец SQ188MR-36701 | |||
| 19 | 114902 | Шайба 16.5х28х4 12.18.0174 | |||
| 20 | 114903 | Гайка М16х1.5 02.027.0062 |
