Коробка передач (двигатель SQ188MR) — Квадроцикл Рысь 500

Модуль: 114631 — Коробка передач (двигатель SQ188MR)

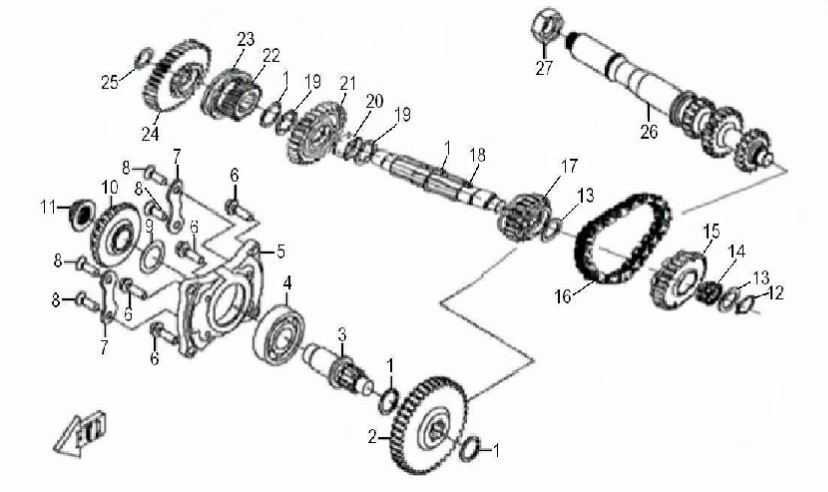

Схема модуля Коробка передач (двигатель SQ188MR) (Квадроцикл Рысь 500)

№	Код	Название детали
1	114855	Кольцо 30.2х23.7х1.1 12.04.0021
2	114856	Шестерня ведомая SQ188MR-36104
3	114857	Вал конической шестерни SQ188MR-36103
4	114858	Подшипник NTN 6305C3
5	114859	Корпус подшипника SQ188MR-36101
6	114860	Болт М8х28 02.027.0019
7	114861	Фиксатор SQ188MR-36105
8	114862	Винт М8х1.25 GB/T2673
9	114863	Кольцо 23.7х34х1.1 02.027.0032
10	114864	Шестерня коническая Z18 SQ188MR-36102
11	114865	Гайка М22х1 02.027.0068
12	114866	Кольцо стопорное 23.5х19.6х1 12.04.0009
13	114867	Кольцо 20.5х30х1.5 02.027.0338
14	114868	Подшипник игольчатый 20х26х12 12.05.0001
15	114873	Шестерня заднего хода SQ1100MT-25206
16	114875	Цепь SQ188MR-24500
17	114876	Шестерня ведомая Z21 SQ1100MT-25204
18	114877	Вал ведомый SQ188MR-25205
19	114878	Шайба 12.18.0043
20	114879	Втулка SQ188MR-25208
21	114880	Шестерня ведомая Z27 SQ1100MT-25203
22	114881	Муфта SQ1100MT-25202
23	114882	Сепаратор SQ1100MT-25215
24	114883	Шестерня ведомая Z36 SQ1100NT-25201
25	114884	Кольцо 17.5х25х1 02.027.0331
26	114885	Вал ведущий SQ188MR-25100
27	114851	Гайка М20х1.5 02.027.0067
