Коленвал, поршень, вал балансирный (двигатель SQ188MR) — Квадроцикл Рысь 500
Модуль: 114628 — Коленвал, поршень, вал балансирный (двигатель SQ188MR)
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

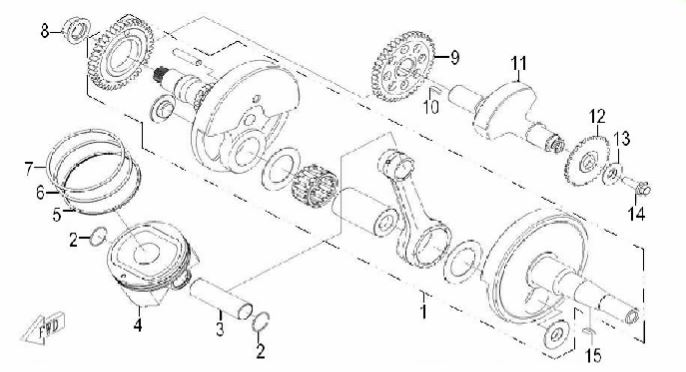

Схема модуля Коленвал, поршень, вал балансирный (двигатель SQ188MR) (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 113225 | Вал коленчатый SQ188MR-13100 | |||
| 2 | 114828 | Кольцо стопорное SQ188MR-13225 | |||
| 3 | 114829 | Палец поршневый SQ188MR-13221B | |||
| 4 | 114830 | Поршень SQ188MR-13211 | |||
| 5 | 114831 | Кольцо поршневое маслосъемное SQ188MR-13331 | |||
| 6 | 114832 | Кольцо поршневое 2 SQ188MR-13321 | |||
| 7 | 114833 | Кольцо поршневое 1 SQ188MR-13311 | |||
| 8 | 114834 | Гайка М18х1.5(Л) 02.027.1676 | |||
| 9 | 114835 | Шестерня Z43 SQ188MR-18001 | |||
| 10 | 114836 | Шпонка 4х16 12.20.0004 | |||
| 11 | 114837 | Вал балансирный SQ188MR-18010 | |||
| 12 | 114838 | Звездочка SQ188MR-15233 | |||
| 13 | 114839 | Шайба 10.2х28х2 02.027.0356 | |||
| 14 | 114840 | Болт М10х25 GB5783 | |||
| 15 | 114841 | Шпонка 4х25 12.20.0005 |
