Распределительный вал (двигатель SQ188MR) — Квадроцикл Рысь 500
Модуль: 114624 — Распределительный вал (двигатель SQ188MR)
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

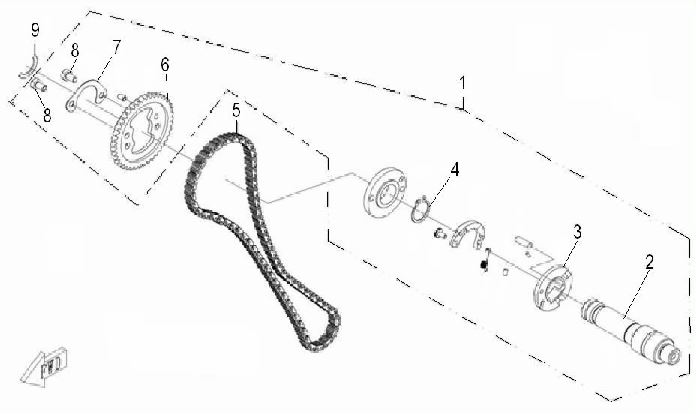

Схема модуля Распределительный вал (двигатель SQ188MR) (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 114816 | Вал распределительный в сборе SQ188MR-14100 | |||
| 2 | 114817 | Вал распределительный SQ188MR-14101 | |||
| 3 | 114818 | Кулак SQ188MR-14104 | |||
| 4 | 114819 | Кольцо GB/T894.2/22 | |||
| 5 | 114820 | Цепь SQ188MR-14320 | |||
| 6 | 114821 | Шестерня SQ188MR-14321 | |||
| 7 | 114822 | Фланец SQ188MR-14103 | |||
| 8 | 73840 | Болт М6х12 GB/T5783 | |||
| 9 | 114824 | Полукольцо фиксирующее 02.027.0362 |
