Цилиндр (двигатель SQ188MR) — Квадроцикл Рысь 500
Модуль: 114623 — Цилиндр (двигатель SQ188MR)
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

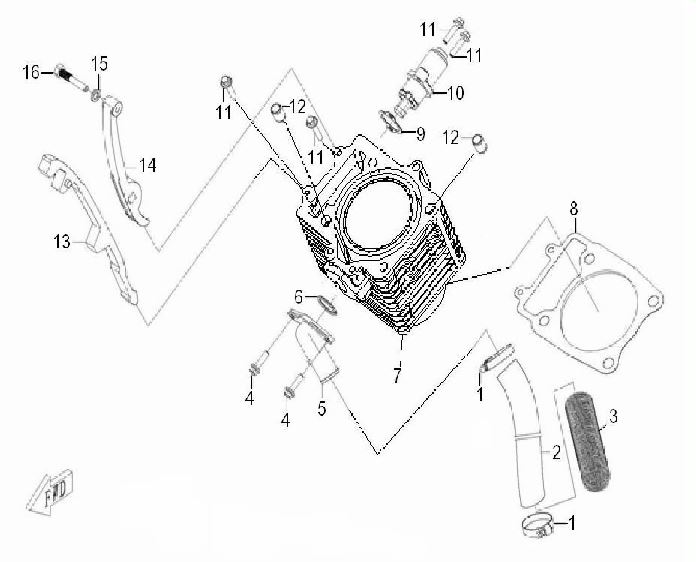

Схема модуля Цилиндр (двигатель SQ188MR) (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 114798 | Хомут 02.027.0371 | |||
| 2 | 114799 | Патрубок SQ188MR-19166 | |||
| 3 | 114800 | Рукав SQ188MR-19165 | |||
| 4 | 114775 | Болт М6х22 02.027.0007 | |||
| 5 | 114801 | Штуцер SQ188MR-19160 | |||
| 6 | 114766 | Кольцо уплотнительное 18х2.5 12.01.0006 | |||
| 7 | 114803 | Цилиндр SQ188MR-12100B | |||
| 8 | 114807 | Прокладка цилиндра SQ188MR-91521 | |||
| 9 | 114808 | Прокладка натяжителя SQ188MR-91591 | |||
| 10 | 114809 | Натяжитель SQ188MR-14510 | |||
| 11 | 114761 | Болт М6х25 02.027.0008 | |||
| 12 | 114656 | Штифт 13х18 02.027.0087 | |||
| 13 | 114810 | Успокоитель цепи SQ188MR-14322 | |||
| 14 | 114811 | Натяжитель цепи SQ188MR-14323 | |||
| 15 | 114812 | Шайба 8 02.027.0352 | |||
| 16 | 114813 | Болт натяжителя цепи SQ188MR-14531 |
