Головка цилиндра (двигатель SQ188MR) — Квадроцикл Рысь 500

Модуль: 114620 — Головка цилиндра (двигатель SQ188MR)

Используется: Квадроцикл Рысь 500

Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

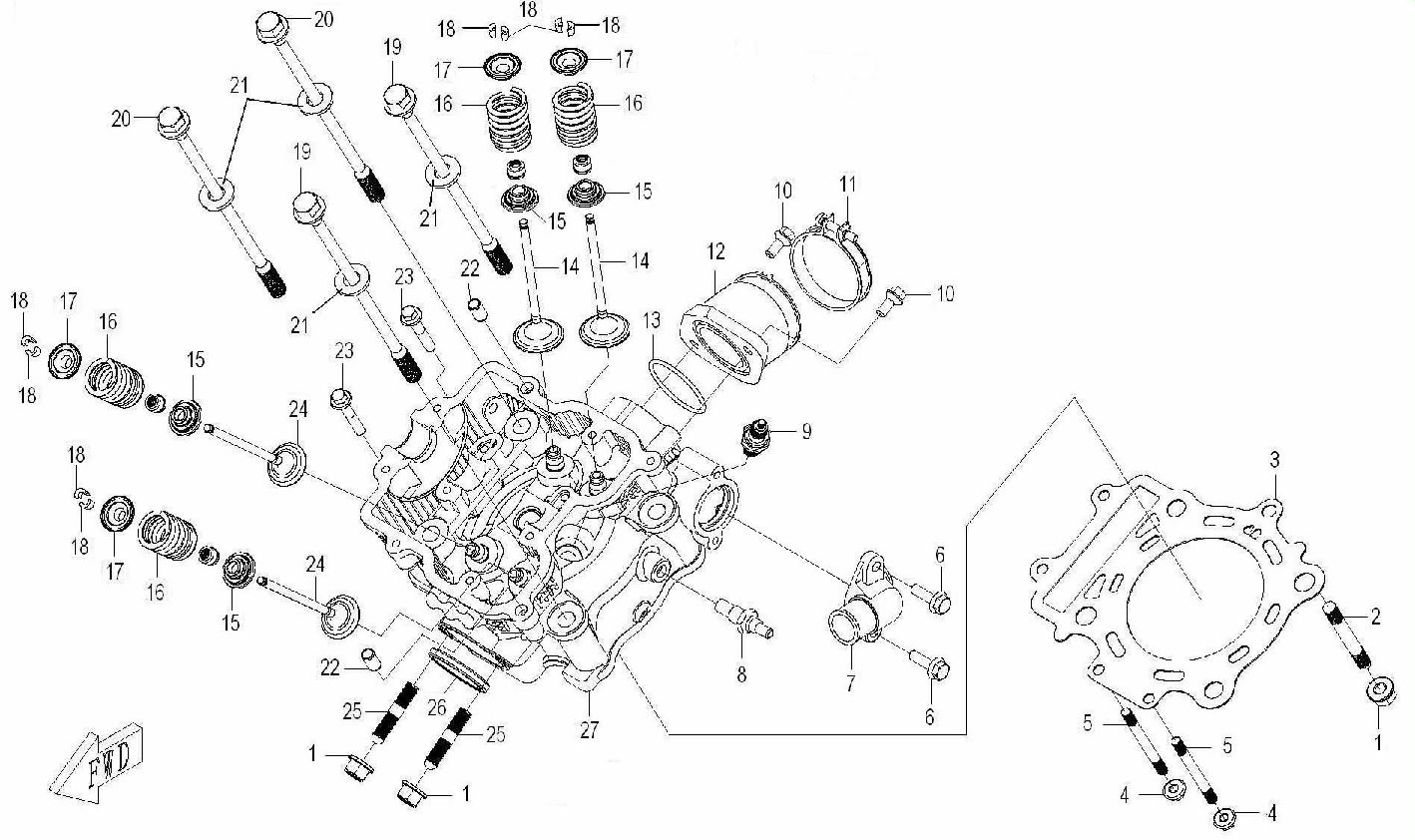

Схема модуля Головка цилиндра (двигатель SQ188MR) (Квадроцикл Рысь 500)

Головка цилиндра (двигатель SQ188MR) - Квадроцикл Рысь 500
№ Код Артикул Название детали Год Примечание
1 114769 Гайка М8 02.027.0069
2 114770 Шпилька М8х67 02.027.0053
3 114772 Прокладка головки цилиндра SQ188MR-91531
4 114773 Гайка М6 GB/T6187.1/M6-10-Zn.D
5 114774 Шпилька М6х70 02.027.0055
6 114775 Болт М6х22 02.027.0007
7 114776 Корпус термостата SQ188MR-19163
8 114777 Датчик температуры охлаждающей жидкости SQ188MR-19203
9 114778 Свеча зажигания SQ188MR-34200
10 114779 Винт М6х15
11 114780 Хомут 38х57х10.5 02.027.0374
12 114781 Патрубок карбюратора SQ188MR-17400
13 114707 Кольцо уплотнительное 40х2.4 12.01.0012
14 114782 Клапан впускной
15 114784 Тарелка пружины нижняя SQ188MR-14753
16 114785 Пружина клапана SQ188MR-14750
17 114786 Тарелка пружины верхняя SQ188MR-14752
18 114787 Фиксатор клапана SQ188MR-14755
19 114789 Болт цилиндра (Л) 02.027.0050
20 114790 Болт цилиндра (П) 02.027.0051
21 114791 Шайба 02.027.0354
22 114792 Штифт 8х14 02.027.0085
23 114793 Болт М6х35 02.0207.0011
24 114794 Клапан выпускной SQ188MR-14721
25 114795 Шпилька М8х42 02.027.0054
26 114796 Кольцо уплотнительное SQ188MR-20002
27 114797 Головка цилиндра SQ188MR-12200
