Крышка головки цилиндра (двигатель SQ188MR) — Квадроцикл Рысь 500
Модуль: 114619 — Крышка головки цилиндра (двигатель SQ188MR)
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

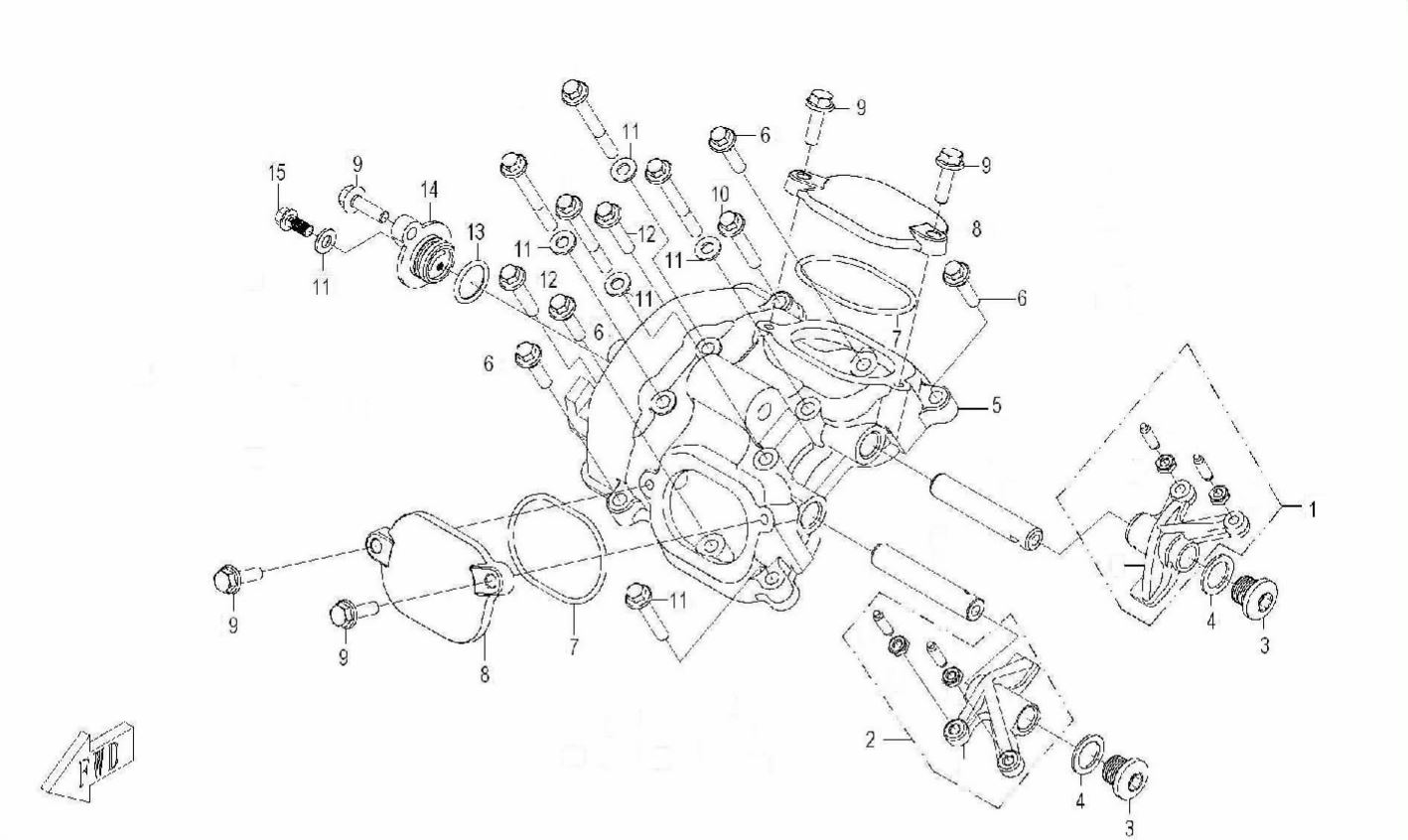

Схема модуля Крышка головки цилиндра (двигатель SQ188MR) (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 114745 | Коромысло впускных клапанов в сборе SQ188MR-14410 | |||
| 2 | 114746 | Коромысло выпускных клапанов в сборе SQ188MR-14420 | |||
| 3 | 114747 | Болт M14х1.25х12 02.027.0106 | |||
| 4 | 114665 | Кольцо 21х14х1.5 02.027.0304 | |||
| 5 | 114760 | Крышка головки клапанов SQ188MR-12310 | |||
| 6 | 114761 | Болт М6х25 02.027.0008 | |||
| 7 | 114762 | Прокладки 02.027.5012 | |||
| 8 | 114763 | Крышка клапанов SQ188MR-12220 | |||
| 9 | 114742 | Болт М6х20 02.027.0006 | |||
| 10 | 114688 | Болт М6х35 02.027.0011 | |||
| 11 | 114712 | Кольцо 14х6 02.027.0301 | |||
| 12 | 114765 | Болт М6х30 02.027.0009 | |||
| 13 | 114766 | Кольцо уплотнительное 18х2.5 12.01.0006 | |||
| 14 | 114767 | Крышка уплотнительная SQ188MR-14102 | |||
| 15 | 114768 | Болт М6х12 02.027.0003 |
