Крышка картера (двигатель SQ188MR) — Квадроцикл Рысь 500
Модуль: 114617 — Крышка картера (двигатель SQ188MR)
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

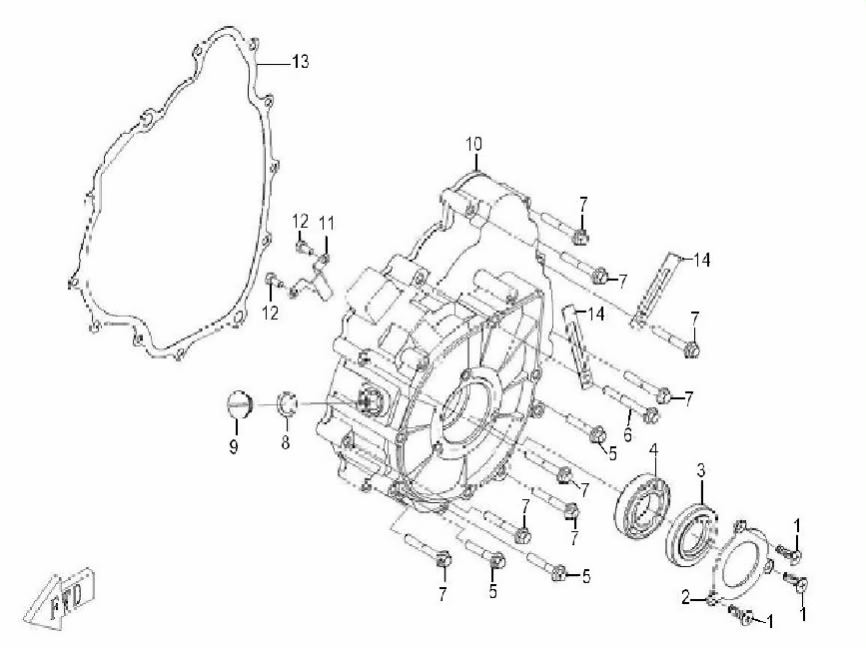

Схема модуля Крышка картера (двигатель SQ188MR) (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 114726 | Винт М6х12 02.027.0071 | |||
| 2 | 114727 | Фиксатор манжеты SQ188MR-27030 | |||
| 3 | 114728 | Манжета28х52х8 02.027.0404 | |||
| 4 | 114730 | Подшипник 60/28 NTN60/28 C3 | |||
| 5 | 114731 | Болт М6х32 02.027.0010 | |||
| 6 | 114732 | Болт М6х50 02.027.0014 | |||
| 7 | 114653 | Болт М6х40 02.027.0012 | |||
| 8 | 114733 | Прокладка 14х2.7 12.01.0003 | |||
| 9 | 114734 | Пробка М14х1.5 12.12.0838 | |||
| 10 | 114735 | Крышка левая картера SQ188MR-11410 | |||
| 11 | 114736 | Кронштейн SQ188MR-34152 | |||
| 12 | 114737 | Болт М5х10 02.027.0001 | |||
| 13 | 114738 | Прокладка 13х2.7 SQ188MR-91541 | |||
| 14 | 114739 | Зажим SQ188MR-28152 |
