Корпус вариатора (двигатель SQ188MR) — Квадроцикл Рысь 500

Модуль: 114616 — Корпус вариатора (двигатель SQ188MR)

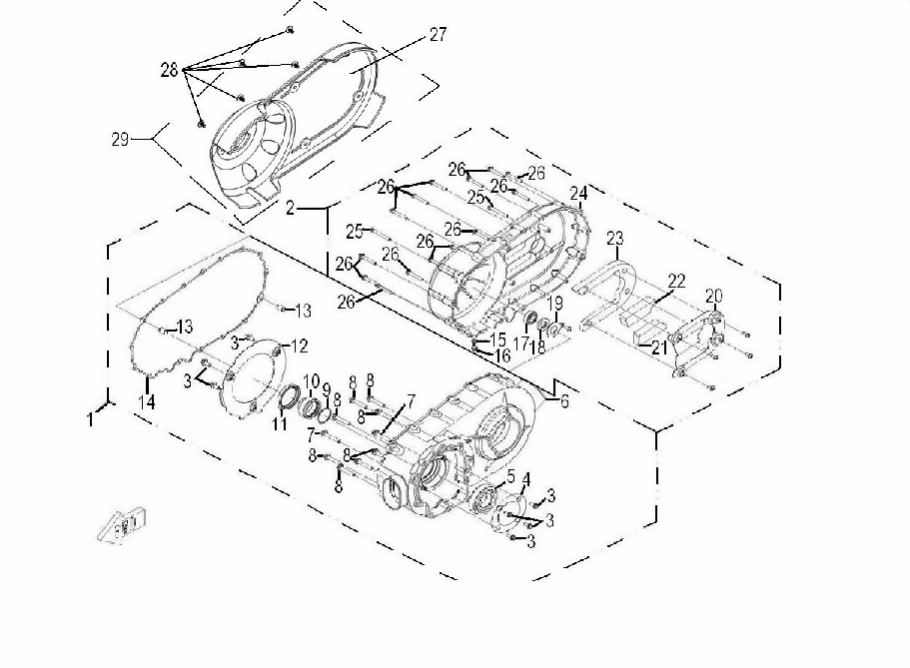

Схема модуля Корпус вариатора (двигатель SQ188MR) (Квадроцикл Рысь 500)

№	Код	Название детали
1	114698	Корпус вариатора в сборе SQ188MR-11300
2	114699	Крышка вариатора в сборе SQ188MR-11500
3	114701	Винт M6х12 GB/T818
4	114702	Фиксатор подшипника SQ188MR-27050
5	114703	Подшипник 6208LB NTN 6208LB
6	114704	Корпус вариатора SQ188MR-11310
7	114705	Болт М8х50 02.027.0021
8	114706	Болт М8х45 02.027.0022
9	114707	Кольцо уплотнительное 40х2.4 12.01.0012
10	114708	Втулка SQ188MR-23201
11	114709	Манжета 54х70х8 12.06.0010
12	114710	Воздухозаборник SQ188MR-23700
13	114656	Штифт 13х18 02.027.0087
14	114711	Прокладка SQ188MR-91562
15	114712	Кольцо 14х6 02.027.0301
16	114713	Болт М6х10 02.027.0002
17	114714	Подшипник 6003 NSK6003 DDUC3
18	114715	Манжета 17х35х5 02.027.0402
19	114716	Фиксатор манжеты SQ188MR-27040
20	114717	Корпус демфера SQ188MR-11515
21	114718	Демпфер (2) SQ188MR-11513
22	114719	Демпфер (1) SQ188MR-11512
23	114720	Демпфер (3) SQ188MR-11514
24	114721	Крышка вариатора SQ188MR-11510
25	114722	Болт М6х55 02.027.0013
26	114723	Болт М6х45 02.027.0015
27	114724	Кожух SQ188MR-11701
28	114725	Винт М6х12 GB/T818-85
29	114700	Кожух в сборе SQ188MR-11700
