Картер левый (двигатель SQ188MR) — Квадроцикл Рысь 500
Модуль: 114608 — Картер левый (двигатель SQ188MR)
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

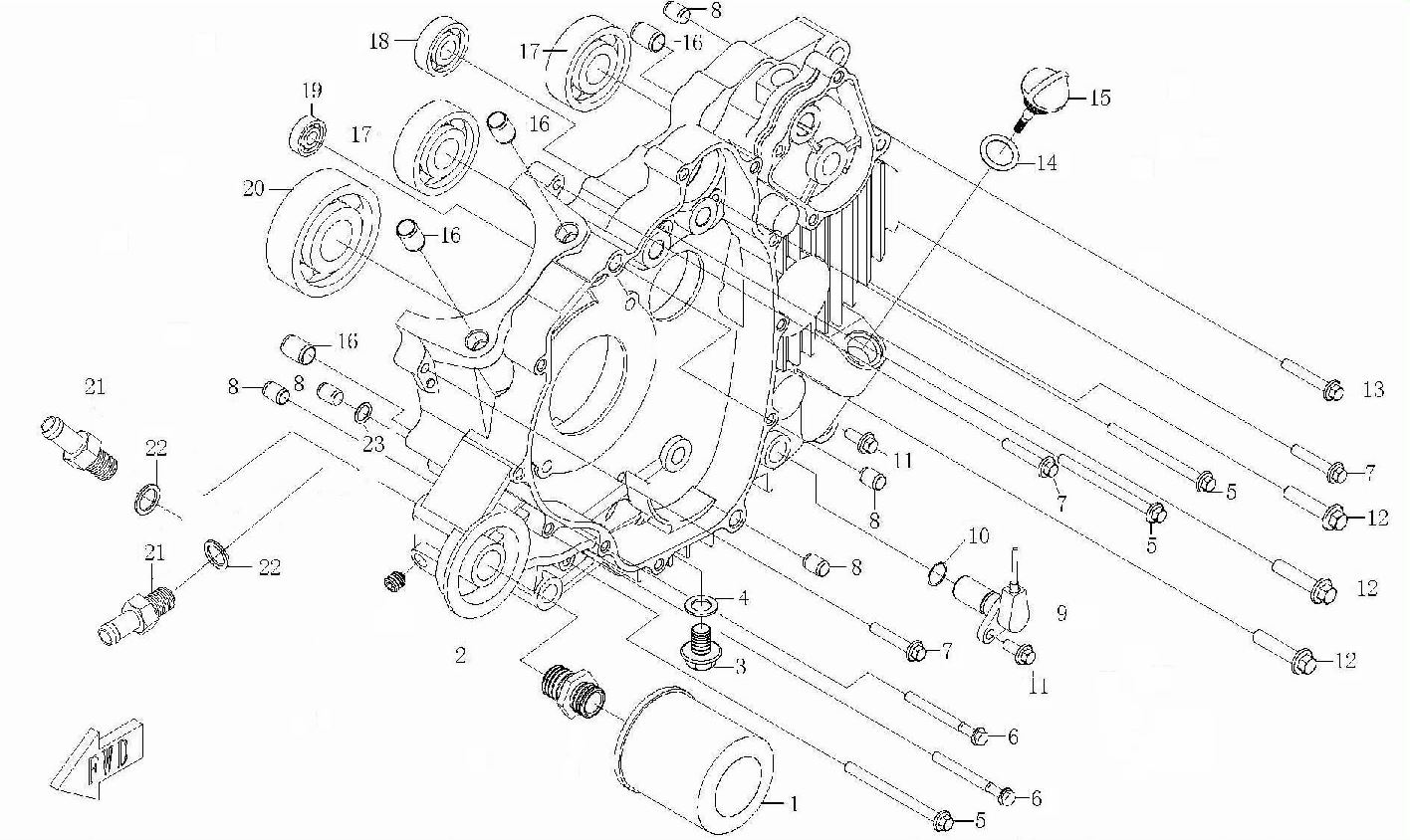

Схема модуля Картер левый (двигатель SQ188MR) (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 114610 | Фильтр масляный SQ188MR-15237 | |||
| 2 | 114640 | Картер левый SQ188MR-11200 | |||
| 3 | 114641 | Болт сливной М12х1.5 02.027.0052 | |||
| 4 | 114642 | Прокладка 12 02.027.0305 | |||
| 5 | 114643 | Болт М6х80 02.007.0018 | |||
| 6 | 114644 | Болт М6х60 02.007.0016 | |||
| 7 | 114645 | Болт М6х35 02.007.0011 | |||
| 8 | 114646 | Штифт 10х14 02.027.0086 | |||
| 9 | 114647 | Датчик спидометра SQ188MR-15236 | |||
| 10 | 114649 | Кольцо уплотнительное 13х1.35 12.01.0004 | |||
| 11 | 114651 | Болт М6х18 02.027.0005 | |||
| 12 | 114652 | Болт М8х38 02.027.0020 | |||
| 13 | 114653 | Болт М6х40 02.027.0012 | |||
| 14 | 114654 | Кольцо уплотнительное 18х3.5 12.01.0007 | |||
| 15 | 114655 | Щуп масляный SQ188MR-15611 | |||
| 16 | 114656 | Штифт 13х18 02.027.0087 | |||
| 17 | 114660 | Подшипник 6303(17Х47Х14) NTN 6303LLUC3 | |||
| 18 | 114661 | Подшипник 6202 NSK 6202 C3 | |||
| 19 | 114662 | Подшипник 63/22 NTN 63/22 | |||
| 20 | 114663 | Подшипник 6301 NTN 6307 | |||
| 21 | 114664 | Штуцер М14х1.5 SQ188MR-15239B | |||
| 22 | 114665 | Кольцо 21х14х1.5 02.027.0304 | |||
| 23 | 114666 | Кольцо уплотнительное 10х1.8 GB3452.1 |
