Панель приборов — Квадроцикл Рысь 500
Модуль: 114412 — Панель приборов
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

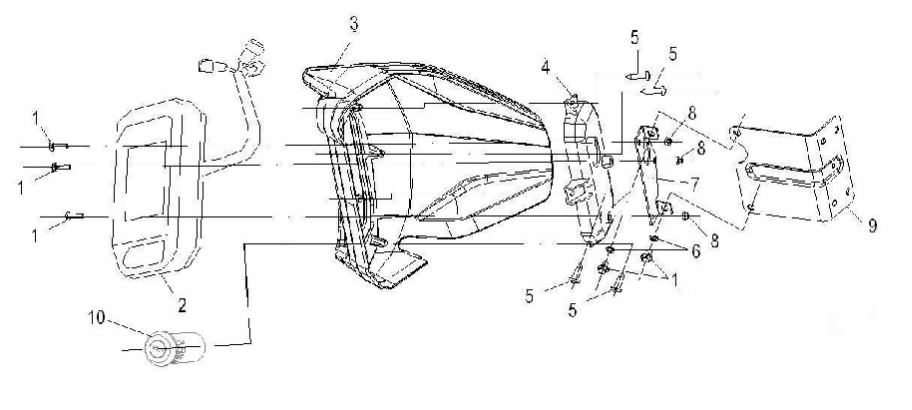

Схема модуля Панель приборов (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 110483 | Болт фланцевый М6х16 GB/T5789 | |||
| 2 | 110502 | Панель приборов SQ500ST-4-0300010 | |||
| 3 | 112271 | Облицовка панели приборов SQ500ST-4-1000010 | |||
| 4 | 112272 | Основание панели приборов SQ500ST-4-1000020 | |||
| 5 | 110522 | Саморез ST4.2х16 GB/T845 | |||
| 6 | 110484 | Шайба гровера 6 GB/T93-1987 | |||
| 7 | 110504 | Кронштейн панели приборов SQ500ST-4-0204000 | |||
| 8 | 112256 | Гайка фланцевая самоконтрящаяся М5 GB/T 6177.1-2000 | |||
| 9 | 110505 | Кронштейн панели приборов SQ500ST-4-0200002 | |||
| 10 | 111087 | Замок зажигания SQ500ST-4-0302010 |
