Электрооборудование — Квадроцикл Рысь 500

Модуль: 114407 — Электрооборудование

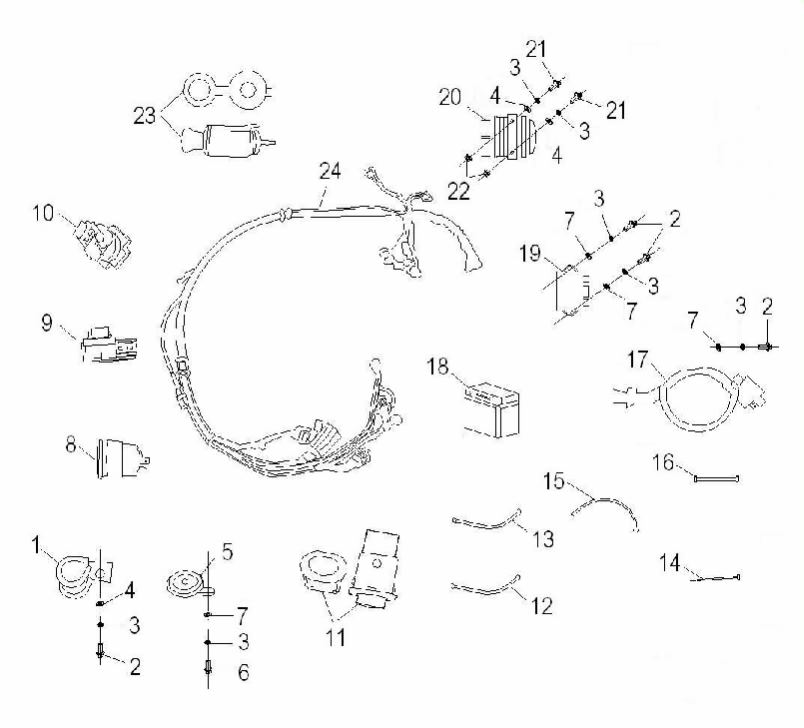

Схема модуля Электрооборудование (Квадроцикл Рысь 500)

№	Код	Название детали
1	111020	Хомут основного жгута SQ500ST-4-0300120
2	110468	Болт фланцевый М6х20 GB/T5789
3	110484	Шайба гровера 6 GB/T93-1987
4	110510	Шайба 6x18 GB/T96.1-2002
5	112312	Сигнал звуковой SQ500ST-2-35510
6	110483	Болт фланцевый М6х16 GB/T5789
7	91756	Шайба 6 GB/T97.1-2002
8	110517	Реле поворотов SQ500ST-4-0300050
9	110519	Реле вспомогательные SQ500ST-4-0300070
10	110518	Реле стартера SQ500ST-4-0300060
11	110520	Переключатель аварийного сигнала SQ500ST-4-0300080
12	110513	Провод плюсовой SQ500ST-4-0301020
13	110515	Провод стартера SQ500ST-4-0301050
14	110516	Хомут пластиковый 5x250 SQ500ST-4-0300130
15	110514	Провод массы SQ500ST-4-0301040
16	111021	Фиксатор батареи(20x130) SQ500ST-4-0300110
17	110511	Катушка зажигания SQ500ST-4-0300040
18	110521	Батарея12V18Ah SQ500ST-4-0300100
19	112257	Коммутатор SQ500ST-4-0300020
20	112258	Выпрямитель SQ500ST-4-0300030
21	110509	Болт фланцевый М6х35 GB/T5789
22	110544	Гайка фланцевая самоконтрящаяся М8 GB/T6177.1-2000
23	111205	Розетка световая SQ500ST-4-0300090
24	110512	Жгут основной SQ500ST-4-0301010
