Система выпуска — Квадроцикл Рысь 500
Модуль: 114329 — Система выпуска
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

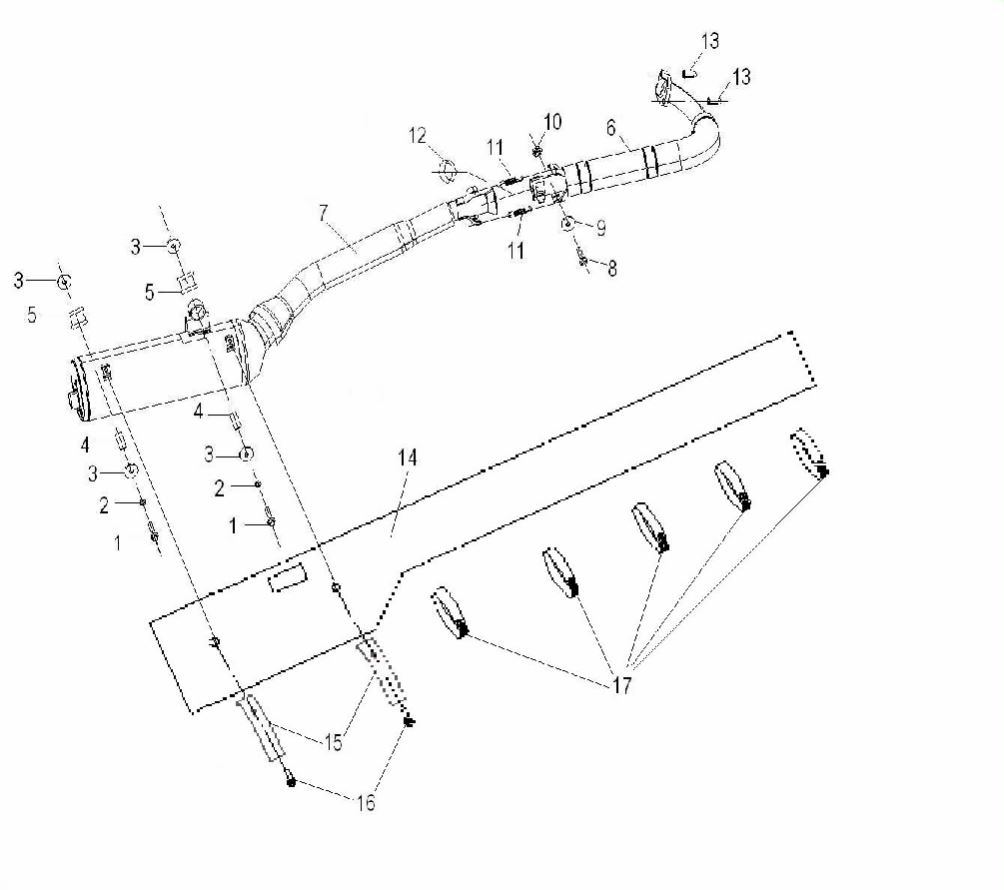

Схема модуля Система выпуска (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 112406 | Болт фланцевый М8х45 GB/T5789 | |||
| 2 | 110479 | Шайба гровера 8 GB/T93-1987 | |||
| 3 | 110658 | Шайба 8.5х30х2 GB/T96.1-2002 | |||
| 4 | 112364 | Втулка демпфера SQ500ST-4-0807002 | |||
| 5 | 112363 | Демпфер глушителя SQ500ST-4-0807001 | |||
| 6 | 112359 | Труба выпускная SQ500ST-4-0807010 | |||
| 7 | 112360 | Глушитель SQ500ST-4-0807020 | |||
| 8 | 110533 | Болт фланцевый М8х20 GB/T5789 | |||
| 9 | 110548 | Шайба 8x20x1 GB/T96.1-2002 | |||
| 10 | 110544 | Гайка фланцевая самоконтрящаяся М8 GB/T6177.1-2000 | |||
| 11 | 112361 | Пружина глушителя SQ500ST-4-0807003 | |||
| 12 | 112362 | Кольцо уплотнительное SQ500ST-4-0807004 | |||
| 13 | 111231 | Гайка М8х25 GB/T 802.3-2009 | |||
| 14 | 116753 | Теплоизоляция SQ500ST-4-0807005 | |||
| 15 | 117621 | Фиксатор SQ500ST-4-0100007 | |||
| 16 | 110497 | Болт фланцевый М6х30 GB/T5789 | |||
| 17 | 116754 | Хомут 50-70 JB/T8870-1999 |
