Система охлаждения — Квадроцикл Рысь 500

Модуль: 114322 — Система охлаждения

Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

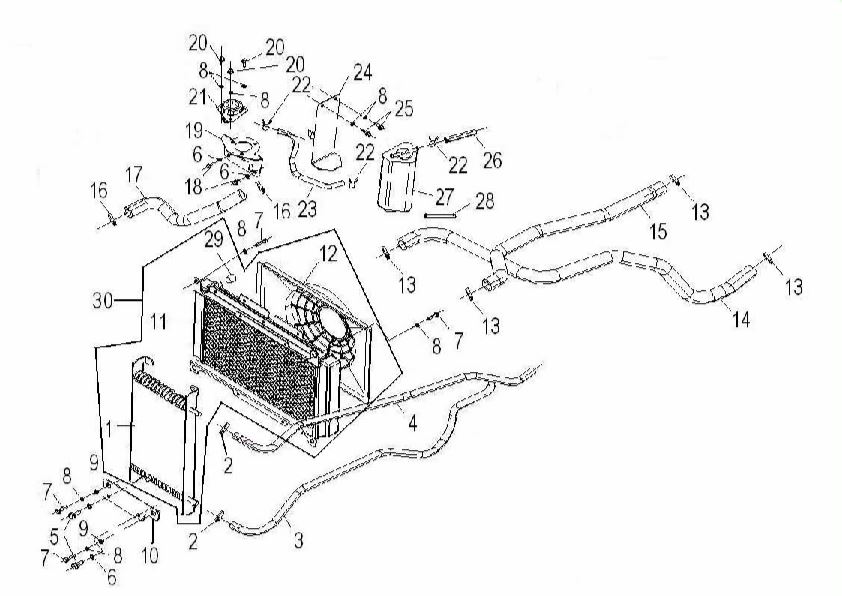

Схема модуля Система охлаждения (Квадроцикл Рысь 500)

№	Код	Название детали
1	114323	Радиатор масляный SQ500ST-4-0801020
2	111045	Хомут 12-20 JB/T8870-1999
3	112340	Трубопровод масляный SQ500ST-4-0800004
4	112341	Трубопровод масляный SQ500ST-4-0800003
5	110533	Болт фланцевый М8х20 GB/T5789
6	110479	Шайба гровера 8 GB/T93-1987
7	110487	Болт фланцевый М6х25 GB/T5789
8	110484	Шайба гровера 6 GB/T93-1987
9	110486	Гайка фланцевая самоконтрящаяся М6 GB/T6177.1-2000
10	110616	Кронштейн нижний водяного радиатора SQ500ST-4-0100001
11	114325	Радиатор водяной SQ500ST-4-0801011
12	114326	Вентилятор радиатора SQ500ST-4-0801012
13	111044	Хомут 25-38 JB/T8870-1999
14	112338	Трубопровод SQ500ST-4-0800002
15	112337	Трубопровод SQ500ST-4-0800005
16	111043	Хомут 22-32 JB/T8870-1999
17	112339	Трубопровод заливной горловины SQ500ST-4-0800006
18	110490	Болт фланцевый М8х16 GB/T5789
19	110617	Кронштейн заливной горловины радиатора SQ500ST-4-0104000
20	110584	Болт фланцевый М6х12 GB/T5789
21	112335	Горловина заливная радиатора SQ500ST-4-0801030
22	111014	Хомут 9.8 QC/T621-1999
23	112344	Трубопровод бачка расширительного (6х10х300) SQ500ST-4-0600033
24	110624	Кронштейн бачка расширительного SQ500ST-4-0117000
25	110483	Болт фланцевый М6х16 GB/T5789
26	112345	Трубопровод бачка расширительного (6х10х170) SQ500ST-4-0800010
27	112342	Бачок расширительный в сборе SQ500ST-4-0803000
28	112343	Фиксатор бачка расширительного(20х175) SQ500ST-4-0800007
29	114327	Датчик температуры SQ500ST-4-0801013
30	112334	Радиатор водяной в сборе SQ500ST-4-0801000
