Воздуховоды вариатора — Квадроцикл Рысь 500
Модуль: 114316 — Воздуховоды вариатора
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

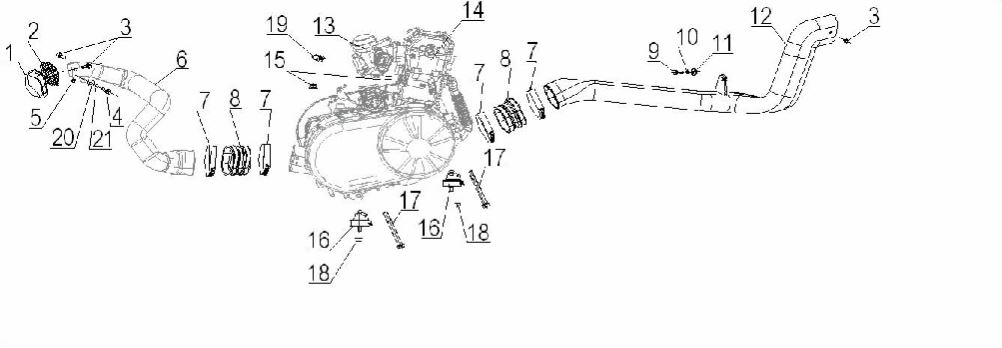

Схема модуля Воздуховоды вариатора (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 114317 | Фиксатор фильтра воздуховода SQ500ST-4-0802002 | |||
| 2 | 114318 | Фильтр воздуховода сетчатый SQ500ST-4-0802003 | |||
| 3 | 110584 | Болт фланцевый М6х12 GB/T5789 | |||
| 4 | 110468 | Болт фланцевый М6х20 GB/T5789 | |||
| 5 | 110486 | Гайка фланцевая самоконтрящаяся М6 GB/T6177.1-2000 | |||
| 6 | 114319 | Воздуховод передний SQ500ST-4-0802001 | |||
| 7 | 111041 | Хомут патрубка 72-95 JB/T8870-1999 | |||
| 8 | 112328 | Патрубок SQ500ST-4-0800009 | |||
| 9 | 110533 | Болт фланцевый М8х20 GB/T5789 | |||
| 10 | 110479 | Шайба гровера 8 GB/T93-1987 | |||
| 11 | 110548 | Шайба 8x20x1 GB/T96.1-2002 | |||
| 12 | 112329 | Воздуховод задний SQ500ST-4-0800008 | |||
| 13 | 112318 | Карбюратор SQ500ST-4-0805000 | |||
| 14 | 110590 | Двигатель SQ188MR-2-10000 | |||
| 15 | 110594 | Гайка фланцевая самоконтрящаяся М12х1.25 GB/T6187 | |||
| 16 | 110591 | Подушка двигателя SQ500ST-4-0800001 | |||
| 17 | 112393 | Болт фланцевый М12х1,25х145 GB/T5789 | |||
| 18 | 110592 | Гайка фланцевая самоконтрящаяся М10х1.25 GB/T6187 | |||
| 19 | 114308 | Хомут тросика холостого хода SQ500ST-4-080025 | |||
| 20 | 110488 | Шайба 6х18х1 GB/T96.1-2002 | |||
| 21 | 110484 | Шайба гровера 6 GB/T93-1987 |
