Подножки — Квадроцикл Рысь 500
Модуль: 114300 — Подножки
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

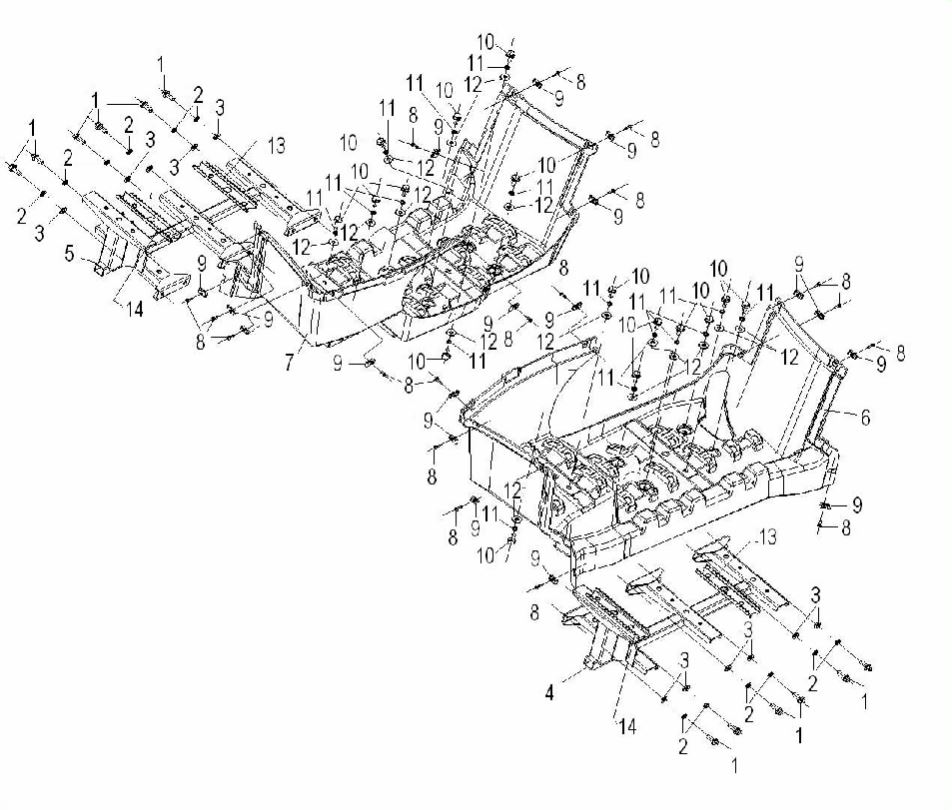

Схема модуля Подножки (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 110533 | Болт фланцевый М8х20 GB/T5789 | |||
| 2 | 110479 | Шайба гровера 8 GB/T93-1987 | |||
| 3 | 91788 | Шайба 8 GB/T97.1-2002 | |||
| 4 | 110542 | Кронштейн подножки правой SQ500ST-4-0108000 | |||
| 5 | 110541 | Кронштейн подножки левой SQ500ST-4-0116000 | |||
| 6 | 112283 | Подножка правая SQ500ST-4-1000150 | |||
| 7 | 112282 | Подножка левая SQ500ST-4-1000140 | |||
| 8 | 110673 | Болт М5х16 GB/T818 | |||
| 9 | 112278 | Скоба М5 SQ500ST-4-1101002 | |||
| 10 | 110487 | Болт фланцевый М6х25 GB/T5789 | |||
| 11 | 110488 | Шайба 6х18х1 GB/T96.1-2002 | |||
| 12 | 110484 | Шайба гровера 6 GB/T93-1987 | |||
| 13 | 110677 | Накладка подножки SQ500ST-4-0100005 | |||
| 14 | 110678 | Накладка подножки 500ST-09-00A |
