Механизм переключения — Квадроцикл Рысь 500
Модуль: 114298 — Механизм переключения
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

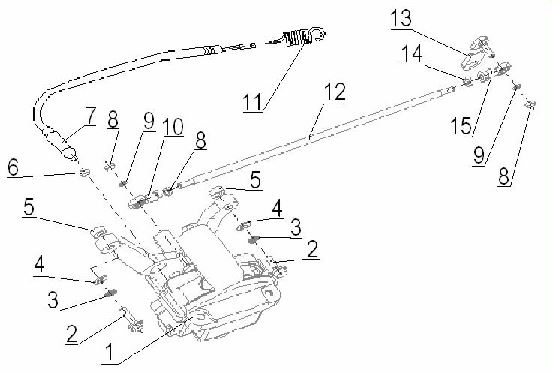

Схема модуля Механизм переключения (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 112319 | Механизм переключения передач SQ500ST-4-0804100 | |||
| 2 | 116706 | Болт фланцевый М8х35 GB/T5789 | |||
| 3 | 110479 | Шайба гровера 8 GB/T93-1987 | |||
| 4 | 91788 | Шайба 8 GB/T97.1-2002 | |||
| 5 | 116705 | Втулка 10х20х8 SQ500ST-4-080002 | |||
| 6 | 117607 | Гайка М8 GB/T6170-2000 | |||
| 7 | 112321 | Трос фиксации стояночного тормоза SQ500ST-4-0804002 | |||
| 8 | 117608 | Гайка М6 GB/T6170-2000 | |||
| 9 | 110484 | Шайба гровера 6 GB/T93-1987 | |||
| 10 | 117609 | Наконечник с правой резьбой GB/T9163-2001 | |||
| 11 | 112322 | Пружина троса блокировки переключения передач SQ500ST-4-0804003 | |||
| 12 | 112320 | Тяга переключения передач SQ500ST-4-0804201 | |||
| 13 | 117610 | Кронштейн КПП SQ500ST-4-0804202 | |||
| 14 | 117611 | Гайка M6(LH) GB/T6170-2000 | |||
| 15 | 117612 | Наконечник с левой резьбой GB/T9163-2001 |
