Облицовка задняя — Квадроцикл Рысь 500
Модуль: 114266 — Облицовка задняя
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

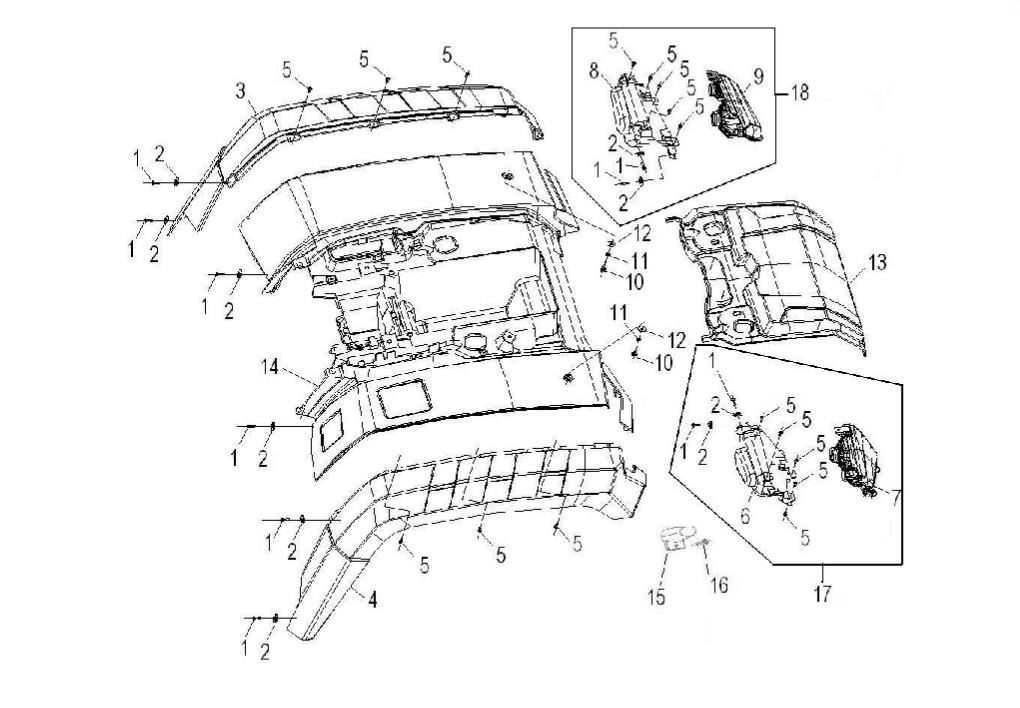

Схема модуля Облицовка задняя (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 110674 | Болт М5х20 GB/T818 | |||
| 2 | 112269 | Скоба ST4.2 SQ500ST-4-1101001 | |||
| 3 | 112286 | Накладка крыла задняя правая SQ500ST-4-1000190 | |||
| 4 | 112285 | Накладка крыла задняя левая SQ500ST-4-1000180 | |||
| 5 | 110522 | Саморез ST4.2х16 GB/T845 | |||
| 6 | 112264 | Кожух заднего левого блока фонарей SQ500ST-4-1000270 | |||
| 7 | 111097 | Блок задних фонарей левый SQ500ST-4-0300160 | |||
| 8 | 112267 | Кожух заднего правого блока фонарей SQ500ST-4-1000280 | |||
| 9 | 111134 | Блок задних фонарей правый SQ500ST-4-0300170 | |||
| 10 | 110468 | Болт фланцевый М6х20 GB/T5789 | |||
| 11 | 110484 | Шайба гровера 6 GB/T93-1987 | |||
| 12 | 110488 | Шайба 6х18х1 GB/T96.1-2002 | |||
| 13 | 112287 | Облицовка задняя верхняя SQ500ST-4-1000200 | |||
| 14 | 112284 | Облицовка задняя SQ500ST-4-1000170 | |||
| 15 | 110524 | Фонарь номерного знака SQ500ST-4-0300180 | |||
| 16 | 111256 | Винт М5х16 GB/T70 | |||
| 17 | 111096 | Блок задних фонарей левый в сборе SQ500ST-4-0350160 | |||
| 18 | 111133 | Блок задних фонарей правый в сборе SQ500ST-4-0350170 |
